三种C51单片机上电复位延时电路
录入：edatop.com 点击：

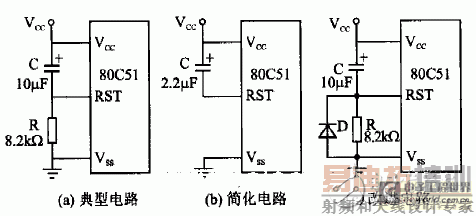

下面几种延时复位电路，都是利用在单片机RST引脚上外接一个RC支路的充电时间而形成的。典型复位电路如图（a）所示，其中的阻容值是原始手册中提供的。图（b）是简化后的复位电路，图（c）在图（a）的基础上加上一个二极管D，有助于电容C的快速放电，为下一次上电复位延时做准备。在经历了一系列延时之后，单片机才开始按照时钟源的工作频率，进入到正常的程序运行状态。
