电源电路设计

录入：edatop.com 点击：

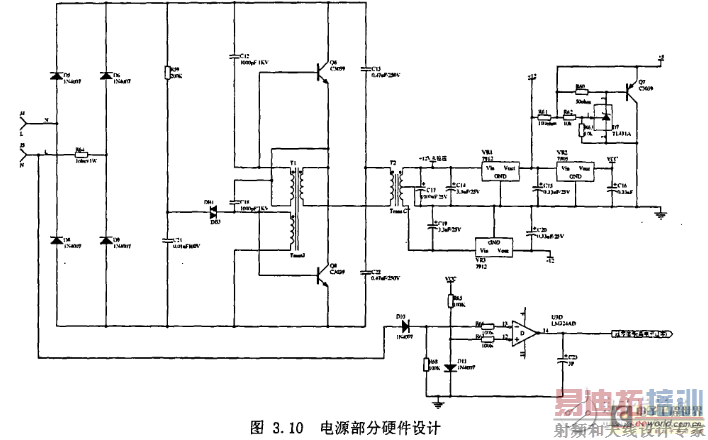

　　两只功率晶体管组成推挽电路，将已经由桥式整流电路整流过的直流电在变压器上整形为高频脉动电流，经变压器变压后产生低压交流电。经变压器输出的低压交流电压大约为15V，在多个线性整流块LM7812、LM7912、LM7805的作用下，电压整形为直流±12V和+5V。由于直流3．3V电压使用电流非常低，直接采用分压取得。需要注意的是，LCD背光灯起动时有一个很大的冲击电流，应采用相应电路进行。
