采用降压开关稳压器LT1074测试电路设计

录入：edatop.com 点击：

　　降压开关稳压器LT1074的功能是把直流经降压、整流、平滑的非稳定直流变为稳定的直流。其输出电流约为5A，过负载时限流电路动作，输出电压可由外接电阻进行调整。LT1074的输入电压范围较宽，标准的LT1074为8V≤Vi≤40 Vo，输出电压Vo可在2.5V≤Vo≤30V范围内调整。

　　LT1074管脚定义，如图4所示。

　　图4 管脚定义图

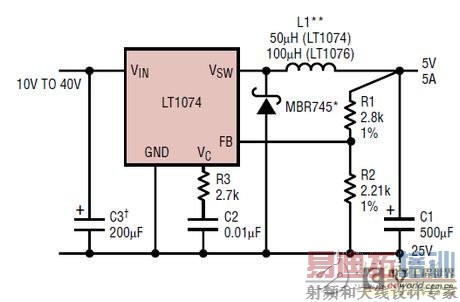

　　按典型运用电路，推荐LT1074-5使用性测试的测试原理图，如图5所示。

　　图5 测试原理图

　　按上述方法连接电路，输入端给定10～40V的输入电压，在输出端给定5A的负载，检出5V左右的电压。
