采用LM2677-ADJ制作的恒压源电子电路

录入：edatop.com 点击：

　　LM2677是TI公司生产的5A最大负载电流DCDC转换器，可以用它设计过一个数控恒压源，采用数字PID控制，又用它设计了一个简单的用数字电位器反馈的可调恒压源。

　　电路原理图：

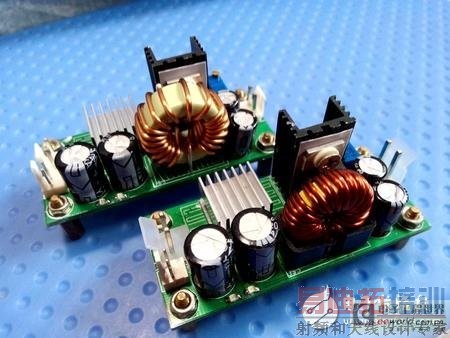

　　实物图：

　　LM2677上下表面都加上了散热片，续流二极管采用了7.5A的MBR745，外加大电流的国产10A磁环电感。当输入电压+12V，输出为+5V的时候，它的最大工作电流被限制在了3.7A，再往上加负载的话，输出电压就会掉落到4.7V甚至更低。
