单片集成的小型调频发射电路

录入：edatop.com 点击：

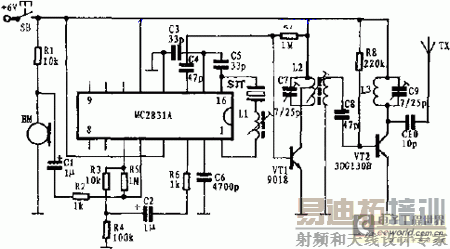

　　MC2831A及外围元件所构成的单片集成调频发射电路如图所示。MC2831A工作电压为3～9V。晶体SJT的频率在22～30MHz之间选取。L1 线径为0.1mm高强度漆包线，在高频骨架上绕制30匝，电感量约为10uH。L2骨架相同线径0.12mm高强度漆包线，初级为10匝，3匝处抽头，次级4匝。L3用0.55mm高强度漆包线绕成内径6mm，8匝的空心线圈。天线FX用1～2m拉杆天线。该电路发射距离可达200m以上，其不足是不加射频放大级时输出功率较小，不利于远距离的传输。
