一个超高性价比的外围极简移动电源方案

移动电源的本质是能量的存储和再释放，其实性质与UPS等备用电源是一样的。为了取得更好的性能，就必须提高存储和再释放两个环节的效率，同步开关充电和升压芯片的发展正是基于此要求，可以极大的提高了充放电的效率。

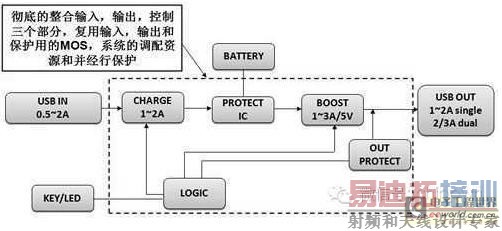

芯朋微电子认为，第三代移动电源的特征：就是复用了输入输出和保护用的MOS管，使得原来需要4~5个的功率MOS，降低为2个，同时不引入任何的二极管。在这一代中，真正的做法只能是数模混合，而纯数字的做法在这一代中只能作为二代半来看，因为它在系统复用性上远远低于数模混合的做法，成本也会略高。

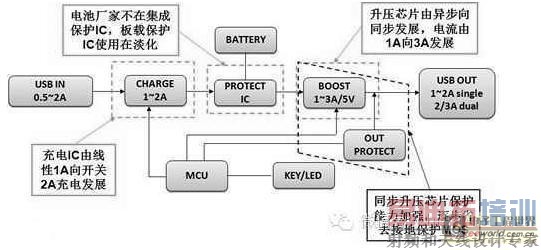

针对目前主流移动电源分立方案存在的三个问题点：一是有引发爆炸隐患;二是空载消耗电流大，电池待机时间做不长;三是加工成本过高，可靠性降低。芯朋微电子推出的移动电源方案产品“AP5900”与读者分享“一个超高性价比的外围极简方案，必将彻底替代用分立元件搭建的简约型移动电源方案”。

AP5900 是一款专门用于简约型移动电源的管理芯片,内部由 1A 线性锂电充电模块，5V/1A 升压电源模块，综合控制模块，以及保护模块四部分组成。该芯片以线性方式进行充电，包括涓流充电,恒流充电和恒压充电的充电过程。浮充电压精度可达±1%。内部DC-DC 升压可提供高达90%以上的转换效率，可持续输出1A 电流。待机电流极小。

方案特点：

- 集成1A 线性充电、1A 升压输出、充放电状态指示。

- 内置输出保护MOS 管，外围电路简单

- 浮充电压精度可达±1%

- 空载待机电流50uA

- 升压效率可达90%以上

- 插拔自动充电功能

- 故障指示和排除后自恢复功能。

- 输出负载过压/过流/短路保护

- 输入欠压/过压保护

- 锂电欠压/短路保护AP5900 产品分两个版本AP5900A/B。其中AP5900A 具备按键关断功能(可节省外围2 个三极管/2 个MOS 管)，AP5900B不具备按键关断功能。

AP5900 采用小型化的SOP8-PP 封装，简化了移动电源的外围电路，同时减少PCB 面积。

AP5900 具有非常全面的七重保护设计，使得该款芯片具有极高的可靠性。

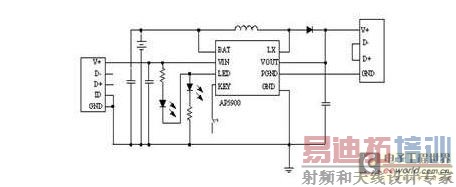

AP5900的封装图如下：

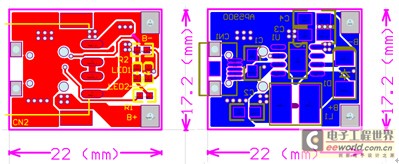

AP5900是低成本，精简方案。PCB、实物图及BOM表如下：

BOM

AP5900应用了芯朋微电子自有的锂电充电和升压技术，此两类产品均在终端有大量的应用和生产，AP5900是芯朋微电子在移动电源领域的已有各项技术积累上的一次集合，用以满足不同客户的需求。随着移动电源市场的壮大，芯朋微电子将以客户需求为市场导向，继续丰富这一产品线，现有升级版如AP5901A、AP5905。
