空间受限应用的最高功率密度、多轨电源解决方案( 二)
低噪声特性
多个特性可降低电源产生的系统噪声。
宽电阻可编程开关频率范围:RT引脚上的电阻可在250 kHz至1.4 MHz的范围内设置开关频率。电源设计师可灵活地设置开关频率以避免系统噪声频段。

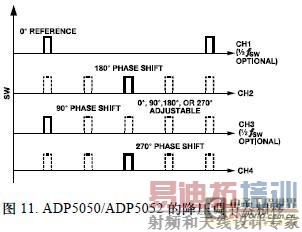

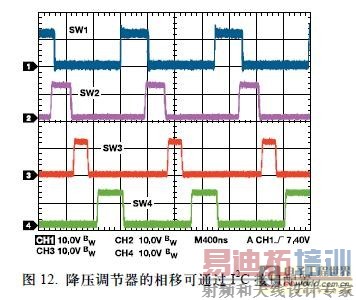

降压调节器相移:降压调节器的相移可通过I2C接口设置。默认情况下,通道1和通道2之间以及通道3和通道4之间的相移为180°,如图11所示。反相操作的优势是输入纹波电流和电源接地噪声更低。
时钟同步:开关频率可通过SYNC/MODE引脚同步至250 kHz到1.4 MHz的外部时钟。该能力对于RF和噪声敏感应用很重要。检测到外部时钟时,开关频率平滑过渡至其频率。当外部时钟停止时,器件切换到内部时钟并继续正常工作。与外部时钟同步可使系统设计师远离临界噪声频段,并降低系统中多个器件产生的噪声。
为成功同步,必须将内部开关频率设置为接近于外部时钟值的值,频率差建议小于±15%。
通过工厂熔丝或I2C接口,可将SYNC/MODE引脚配置为同步时钟输出。当频率等于内部开关频率时,SYNC/MODE引脚产生占空比为50%的正时钟脉冲。产生的同步时钟与通道1开关节点之间有一个较短的延迟时间(约为 tSW)的15%)。

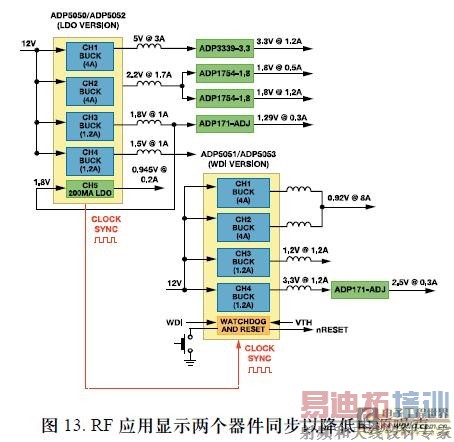

图13显示了两个配置为频率同步模式的器件:一个器件配置为时钟输出以同步另一个器件。应当使用100 kΩ上拉电阻,以防SYNC/MODE引脚悬空时发生逻辑错误。

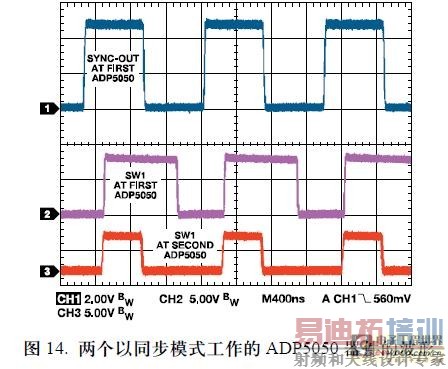

两个器件均同步至同一时钟,因此,第一个器件的通道1与第二个器件的通道1之间的相移为0°,如图14所示。
ADIsimPower 设计工具
ADIsimPower 现在支持多通道高压PMU ADP5050/ADP5052,这些器件从最高15 V的输入为4/5的通道供电,每通道的负载电流最高可达4 A.凭借该设计工具,用户可以级联通道,将高电流通道并联放置以形成8 A电源轨,考虑各通道的热分布,从而优化设计。利用高级特性,用户可以独立指定各通道的纹波和瞬变性能、开关频率、支持半主频率的通道。

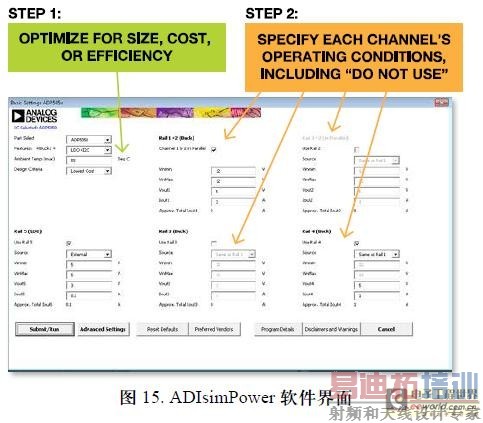

ADIsimPower允许用户在图15所示的软件界面上快速轻松地输入设计要求。

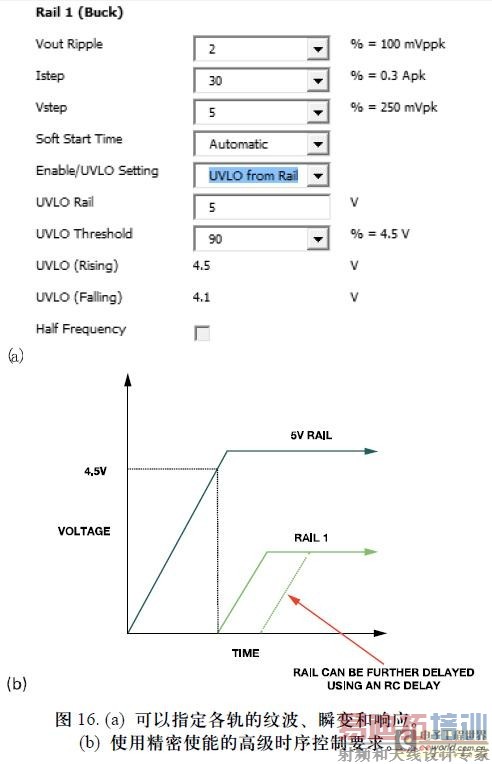

软件会智能选择器件并生成完整的物料清单。评估板可以直接在该工具内申请。设计工具支持对各通道进行复杂的控制,如图16所示。

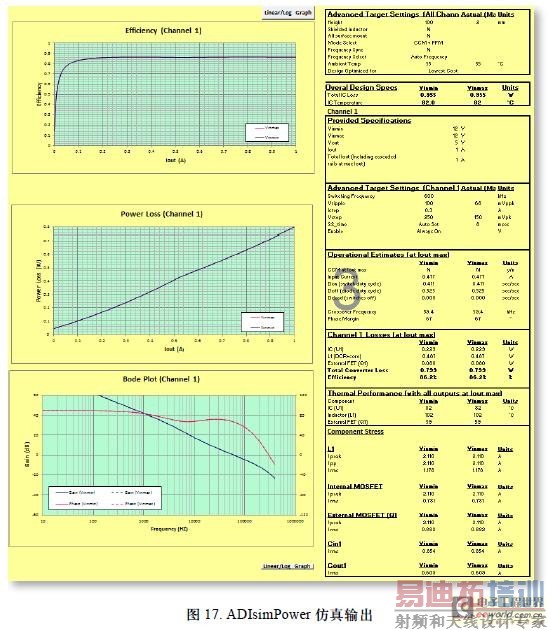

利用ADIsimPower,电源设计师可以快速获得准确、经过测试的可靠性能数据,如图17所示。

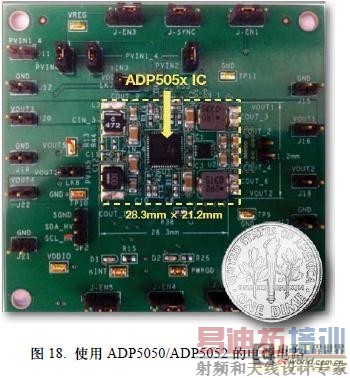

随后便可在评估板上组装设计,如图18所示。
结论

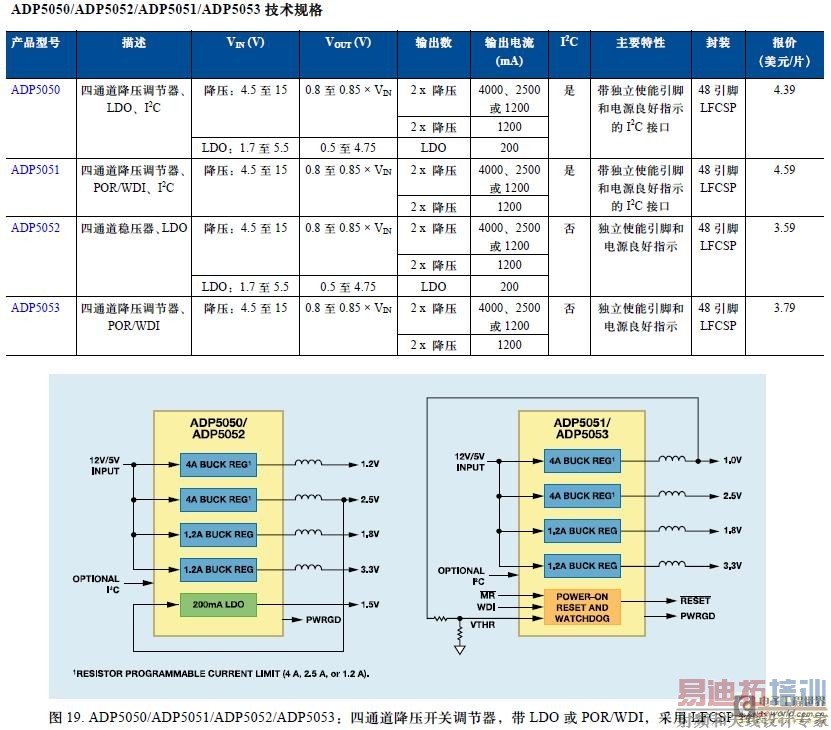

高度集成的全新PMU可实现具有高电源效率、高可靠性和超小尺寸的复杂电源管理解决方案。全新设计工具与灵活的集成电路相结合,则可缩短这些复杂电源产品的上市时间。ADP505x系列是ADI公司高度集成的多路输出稳压器的最新产品组合,该系列使单个IC能快速轻松地用于许多不同的应用,从而缩短电源设计时间。
