PADS 3D 零件 ( 2580 个 3d 零件 ) 使用方法

因为原貼不能修改只能从新开貼，首先对不起家这么久才发上來，
因为最近比较多事，另外等待 diptrace 2.2 正式版出來。
先上照片然后才编辑。
首先下载安装 diptrace 2.2
diptrace 2.2 ( 30 天 全功能试用版4 layer 1000 pin ) 试用版沒关系的，下面会告訴你怎样永远使用。
不过支持正版,大家可以买个反正又不贵，这软件用 ExeCryptor 2.x.x加壳保护，沒时间去破解，也沒必要，
因为每次软件更新都要做，烦怕怕！
下载 diptrace 2.2
http://www.diptrace.com/downloads/diptrace_en.exe
下载 diptrace 3d 零件
http://www.diptrace.com/downloads/models3d.exe
下载 中文語言包
http://www.diptrace.com/lang/lang_cn.exe
安装好就可开始用了，models3d 最好放在你 diptrace 2.2 目录內，另外想在 pads pcb 用，你須要把 models3d 也抄一个到
pads projects 目录 root 上

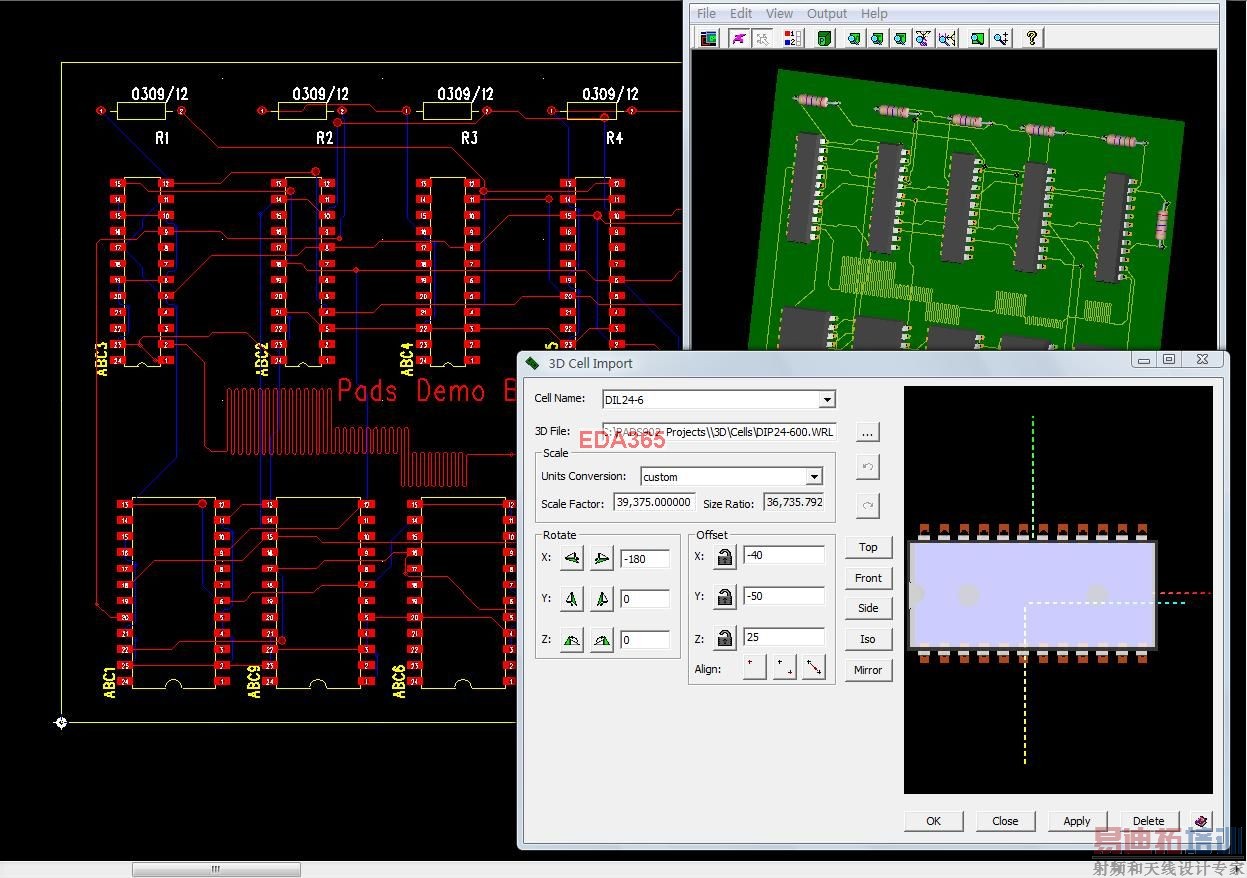

下图就是 pads pcb 拿一个版，开 pads 3d view用 cell import 指向你的 models3d 3d 零件就可，但 diptrace 3d 零件是給 diptrace 用的，你须要改动一下比例,方向这些，
这样也很用时间，自己试試，我就比較懒，所以用另外方法，

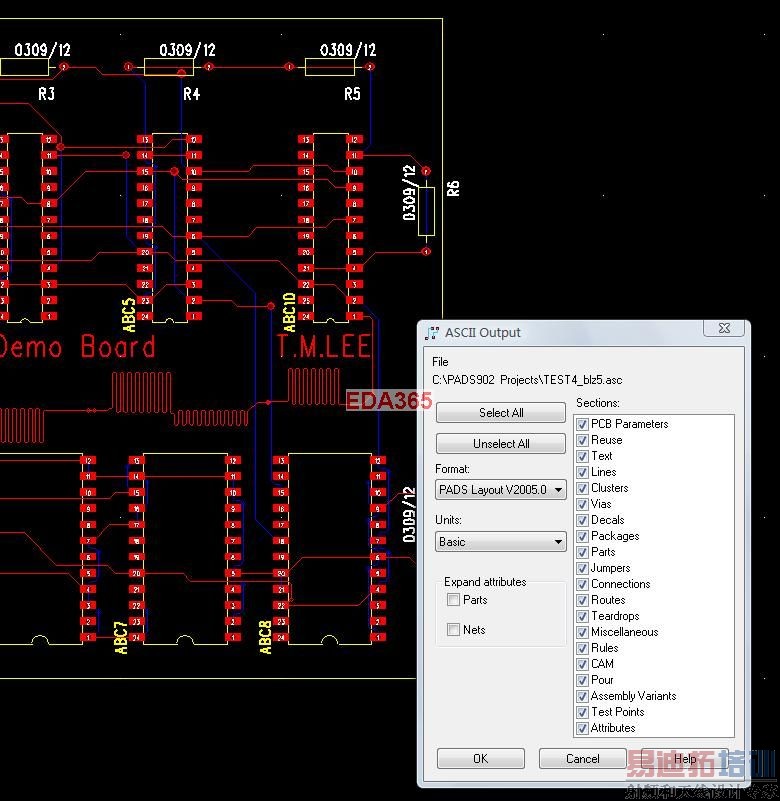

就是用 export asc 就成了，但要用 pad layout V2005.0 看下图。

export 后打开 diptrace 2.2
試用版 30 天后不能用，没关系，

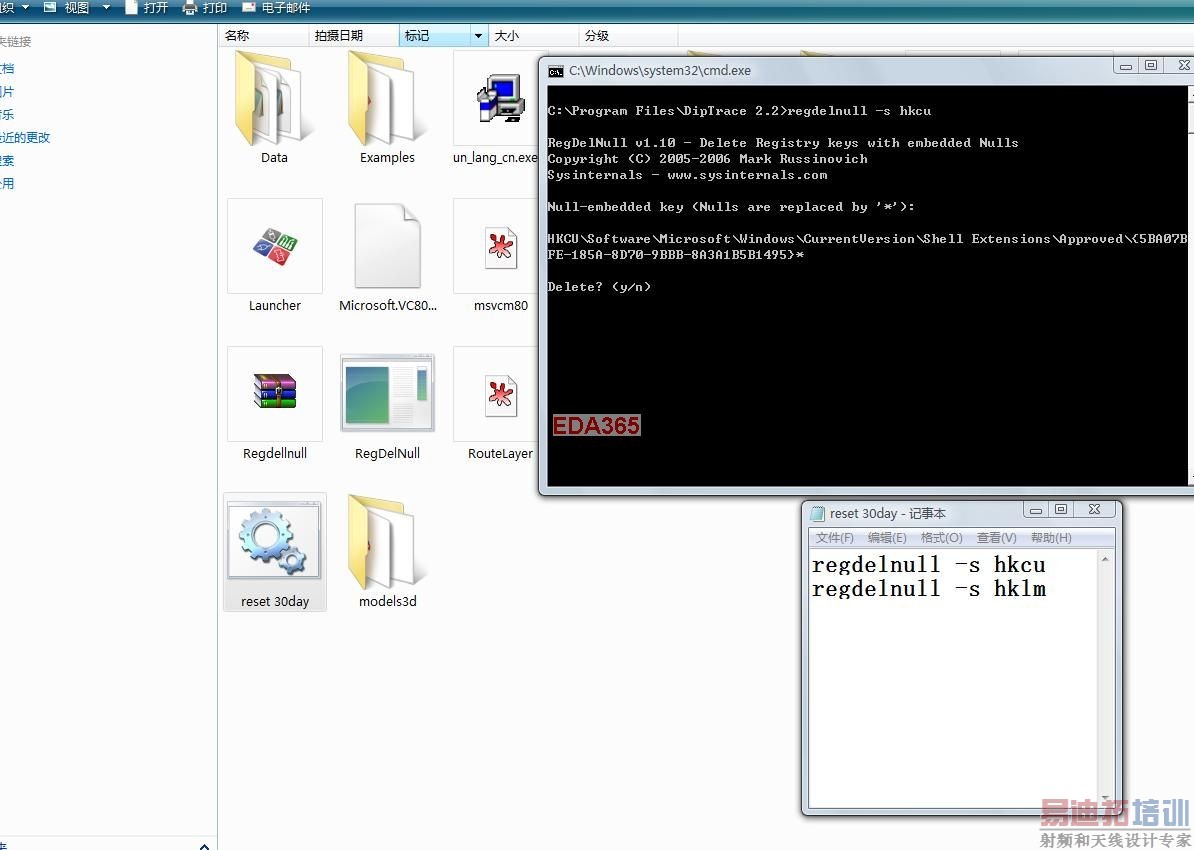

用下面这个 reset 30 day 就可以从来 看下面二图
下载reset 30 day

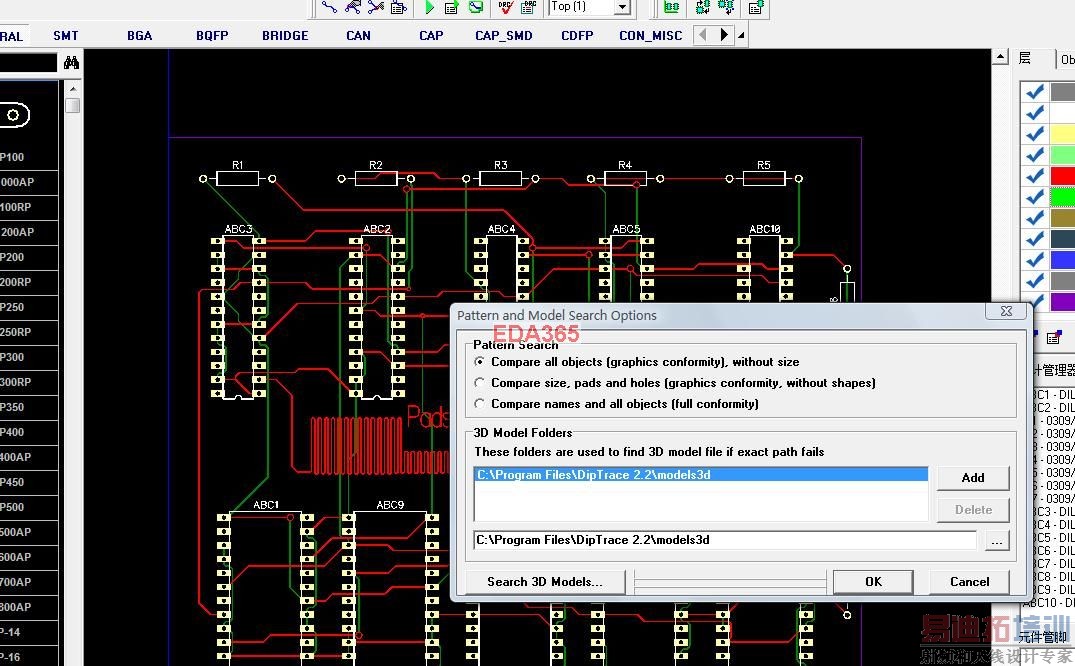

打开 diptrace 2.2 用导入，选 pads pcb ASCII 2005
等一会，版子就看到了。

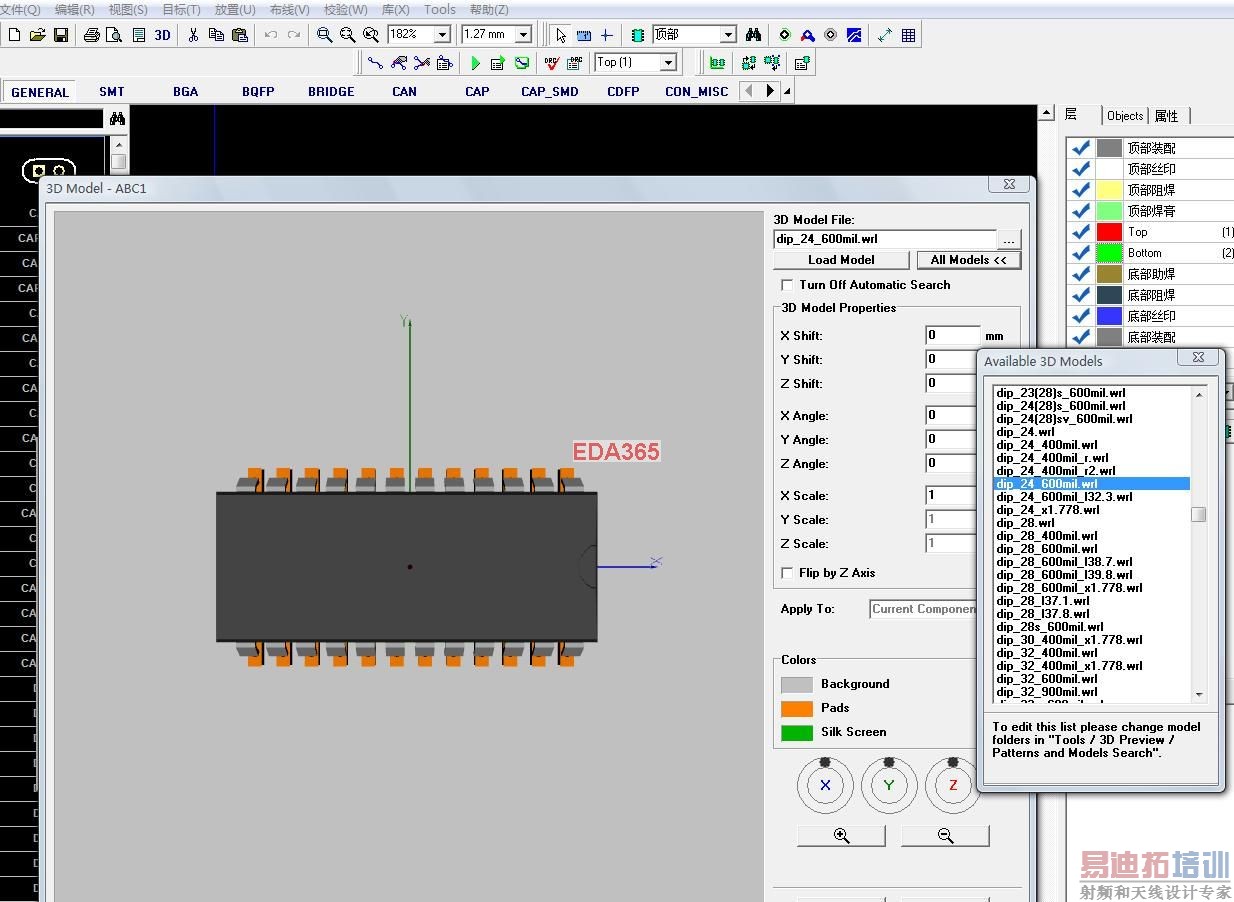

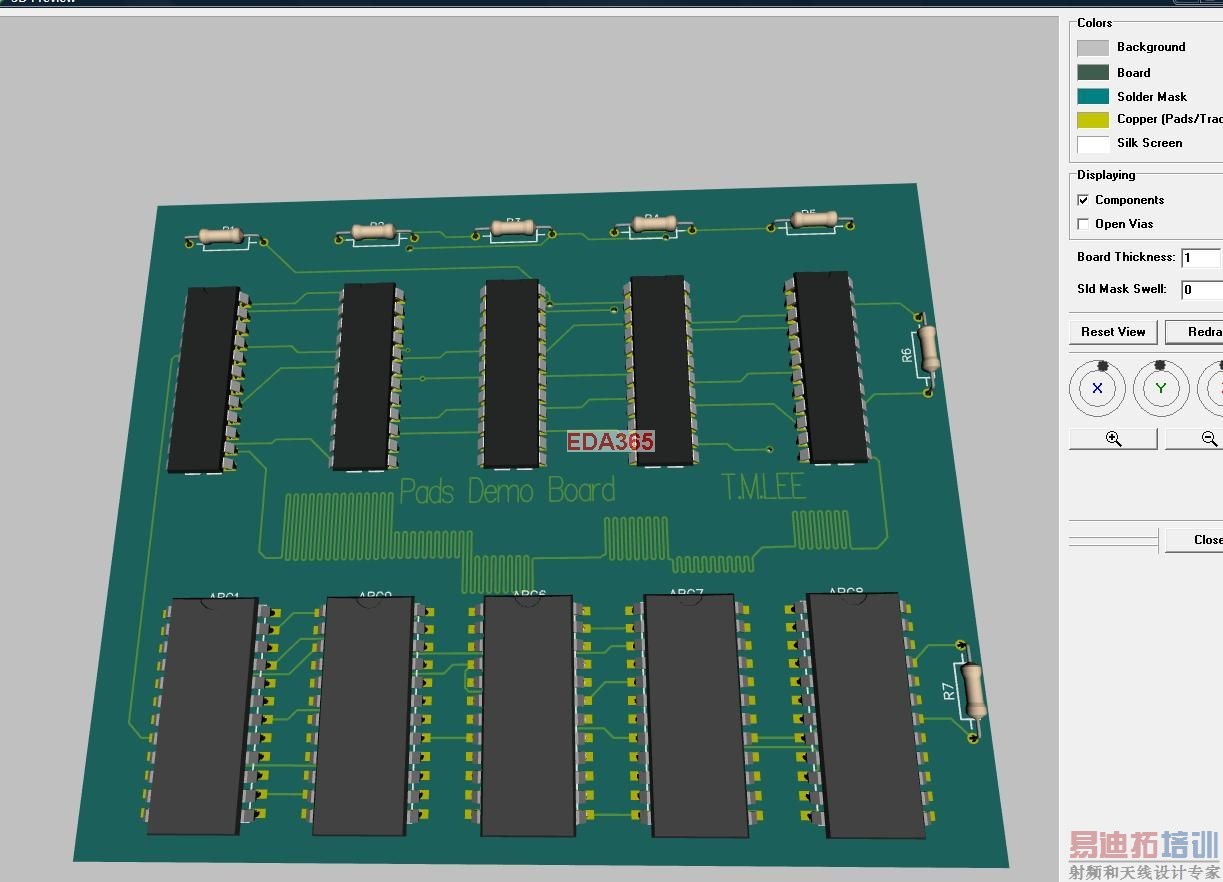

看到版子再按 3d 按钮，其他不用我說看图。

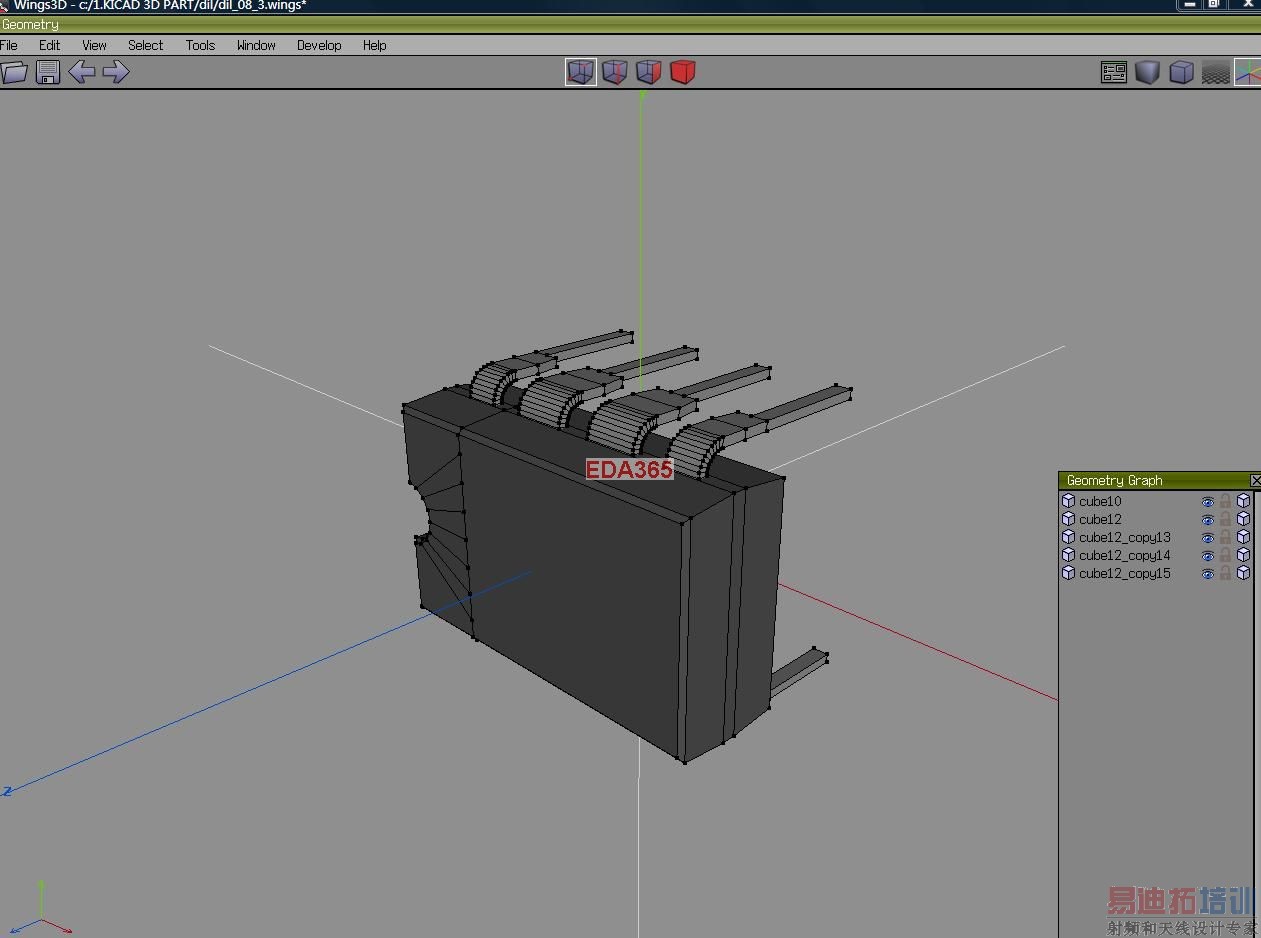

最后如果要做零件可以用以下的 wings 3d 做，当然也可用 solidwork or 3dmax 只要可保存VRM97 ( .wrl ) 都可.
下载 wings 3d 1.41
http://nchc.dl.sourceforge.net/p ... 4.1/wings-1.4.1.exe

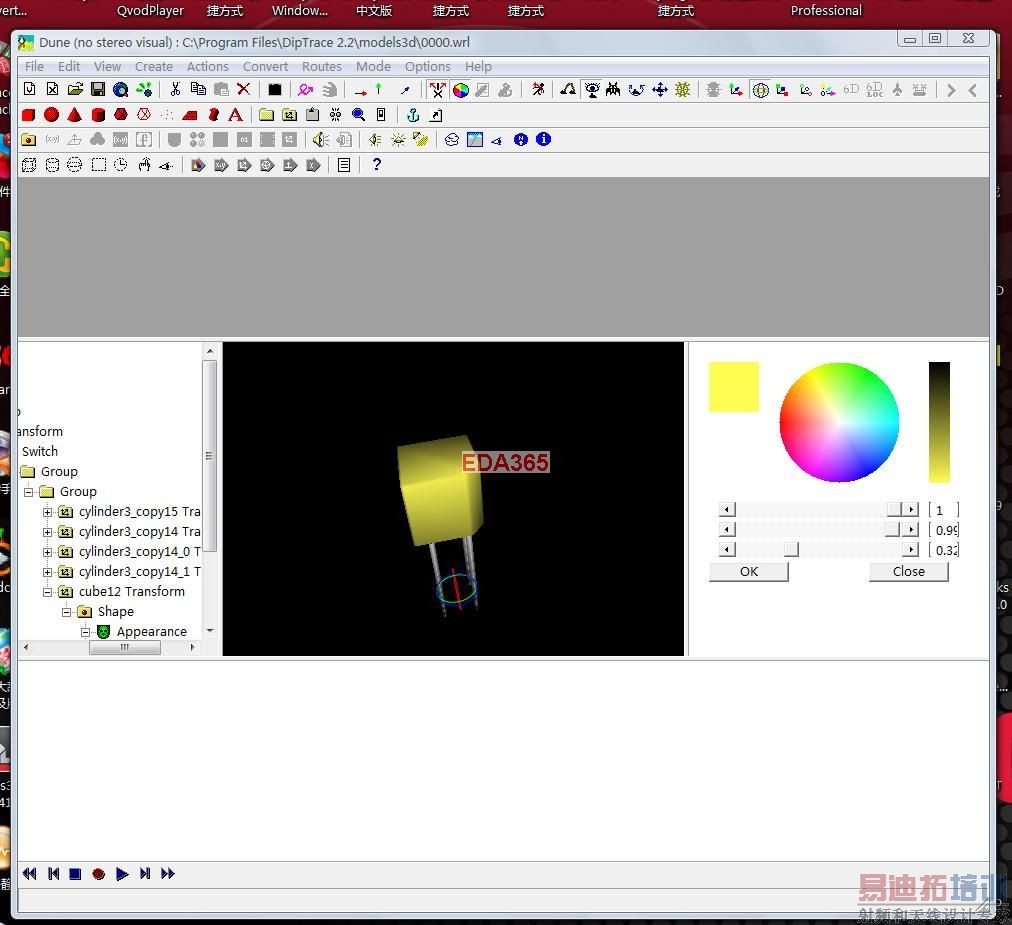

另外如只需改改零件顏色，或做很简单零件可用下面这个( 很简单，很小，几M )
下载 white_dune
http://129.69.35.12/dune/white_dune-0.31beta333.exe

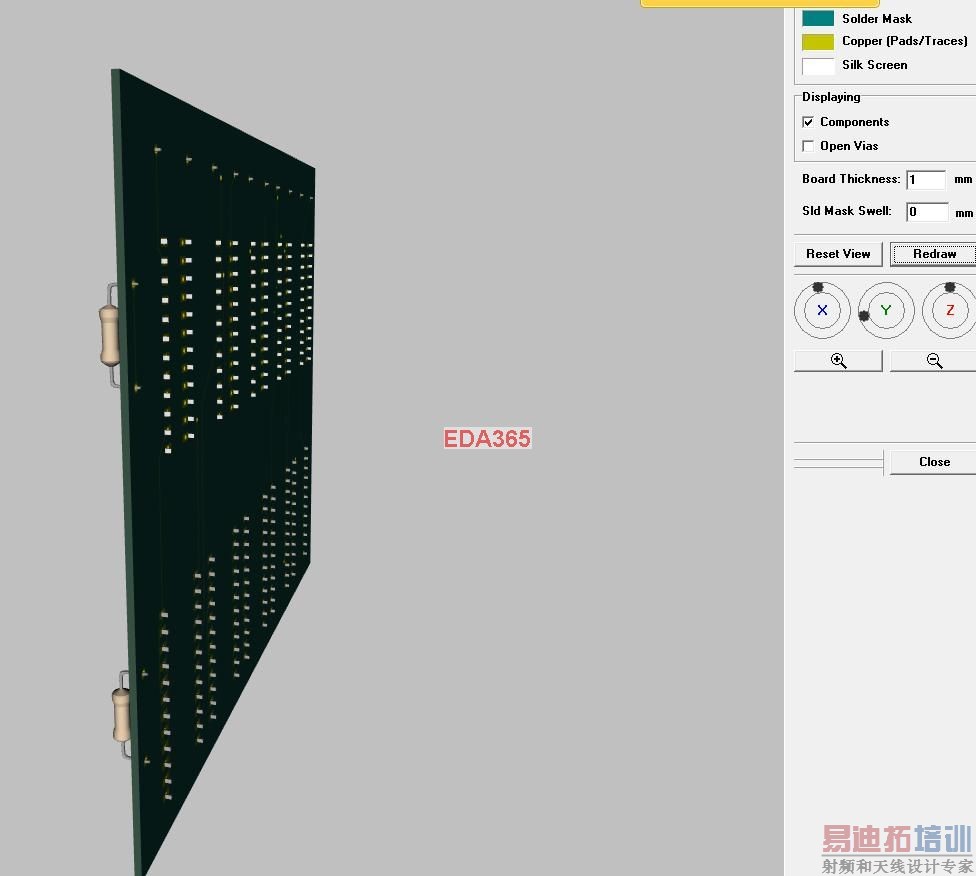

这么大的版都可以转，只是时间长一点，几分钟。


完完完

楼主辛苦啦，对3D感兴趣，不过要搞这么多工具，好麻烦，还是算了，用AD吧。学习啦，3Q

謝謝樓主的分享,有機會得多學學3D！謝謝！

謝謝樓主的分享

開啟程式會顯示剩餘天數,
請問樓主如何破解30天試用期?
謝謝！
cloudy1205@126.com

破解30天試用期?
試用期不用理，三十天后不能用時，用上面的 reset 30 day 后又从头再來。

这么好的帖子怎么能不关顾

很复杂的样子.似乎.

很感兴趣谢谢了！

:lol ！Thanks for your time and sharing ！

不错！上班了有时间玩玩！

支持楼主。辛苦了！

记个号，有空了来学习学习

关键是这个也只能看不能输出对吧，眼巴巴的看着却不能导出来，搞得再好看也没用啊。

好是好，就是复杂了点
