PADS 过孔间距 copper设置
录入：edatop.com 点击：
pads中，为确保平面层完整，对于组同期减Fanout 时，过孔间距应该确定为多少啊？怎么改变灌铜的设置呢？

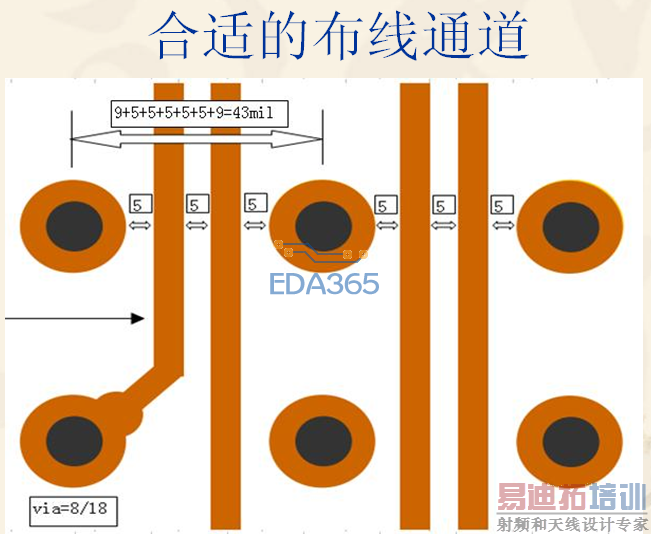

自己数一下：
是不是这样，假如两个过孔间走n条导线，那么过孔的边沿间距离是2*孔线间距+（n-1）*线线间距+n*线宽。对于BGA内部，过空间留一个走线通道，那么孔的边沿间距是：2*孔线间距+线宽。为什么我BGA内部平面层不完整呢？我测量间距符合这个要求啊？
JIMMY大师，我想说你的走线、间距、还有818的过孔都好小啊，给小PCB厂做都说有难度。嘿嘿……
问题解决啦！
