任意角(aa)的走线模式下怎样等间距走线

录入:edatop.com    点击:

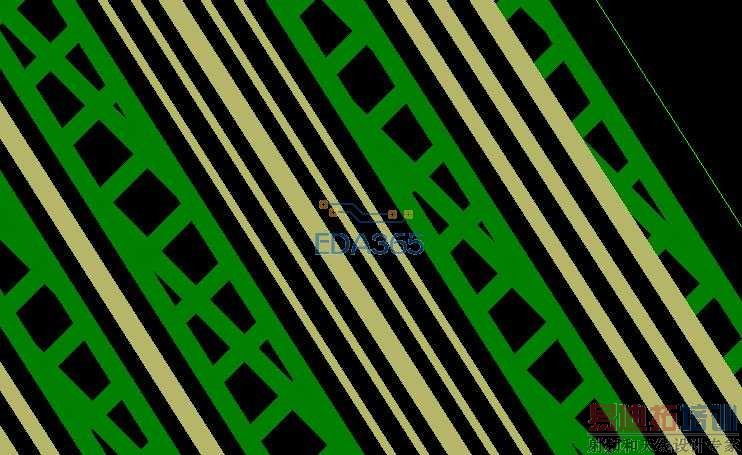

如下图结构的原因呢,如图所示在任意角(AA)模式下,怎样等间距走线,请给手赐教!

规则设置好就可以了

就算我规则设置好了,误差在10%左右,看到我们主管拉的误差只有0.5%

在router里面走
其实还有一种方法,就是先AD走,然后点击拐角,再点删除,就会出现你想要的东西了。

自己琢磨了一天,用EXCEL做了一个计算的工具,已经得到验证,精确度高达0.01%。
AA模式下等间距走线计算.xls
AA等间距走线工具
