导网络表遇到的问题

录入:edatop.com    点击:

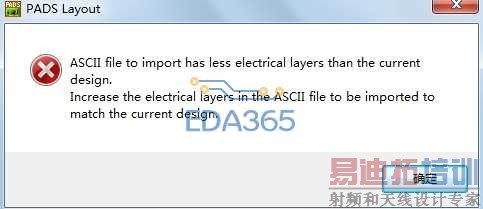

如图,求解
文件

诶,相隔不到几行的帖子。

没用啊,还是解决不了

从其他PCB导出的asc是用max layer来生成了

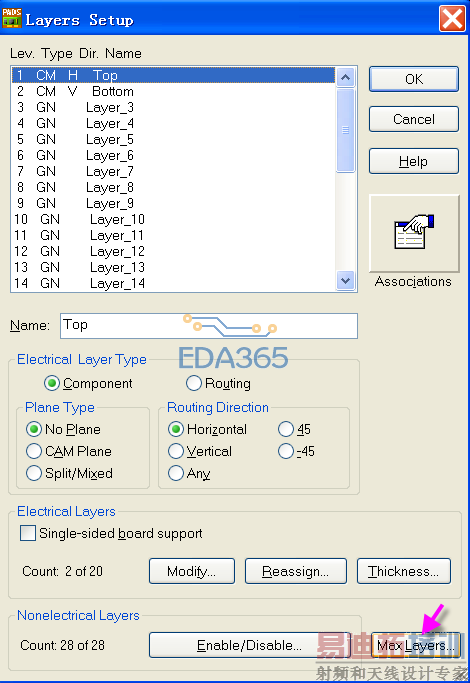

你在导入新的PCB前,要将层设置为max layer
setup->layout definition ->max layers

改了,可是还是一样的导不进去啊

那就用文件放上来呀。你想让人猜到什么时候?

嗯嗯,传上来了

你的asc文件是2层电气层的,但是你的PCB文件是4层的,所以导不进去,你可以把PCB先改到2层,再导进去
或者改asc或者logic都可以

就是这样的
