GSM模块天线的问题

录入：edatop.com 点击：

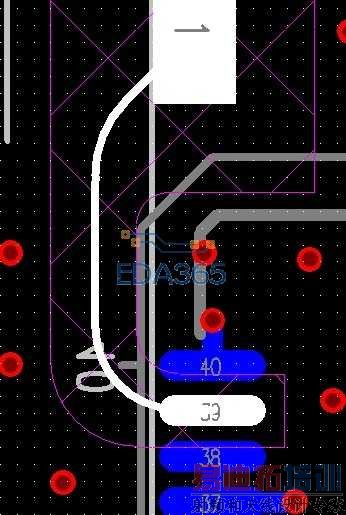

画的天线，因布局限制，模块只能这样放，导致天线很长，请教这段天线要怎么处理好，要不要加粗？

果断加粗

一般有阻抗匹配要求的 50 Ohm

这线宽是10mil的，如何确定加到多宽呢

加粗了叫板厂给你整阻抗啊，让他们调

果断加粗，根据你的叠层结构和参考层位置，用si8000算下50ohm走线大概要多粗。（我6层的板子，L2挖空，用L3做参考面，大概要20mil左右）
还有天线座子出来的地方不要用锐角，90°出来然后画圆弧。

支持一下

嗯，谢了

25mil

我画天线一般都是30mil

根据你的叠层结构和参考层位置，用si8000算下50ohm走线大概要多粗。或者请你的板厂帮你计算
