如何绘制板框3mm内为route、placement_keepout？

录入：edatop.com 点击：

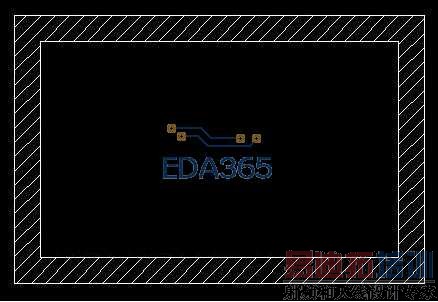

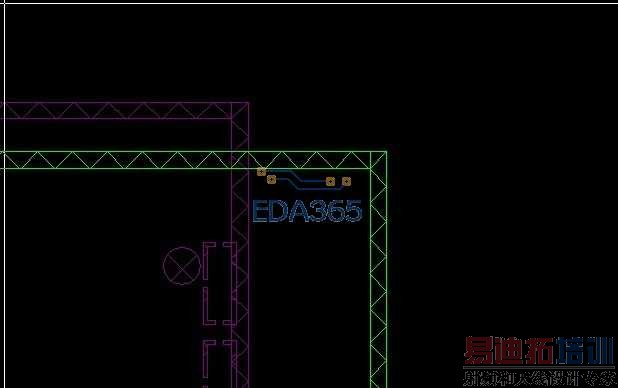

如何绘制板框3mm内为route、placement_keepout?如下图：困扰很久了，有没有类似allegro的Z-COPY的命令？
像阴影部分又不能画一个多边形把他定义为keepout？

可以做两次或者多次画嘛画好后select shape 高亮COPPY底层去

可以直接复制，粘贴。

意思是画两个多边形，然后copy有缝拼接在一起？
要是一个很不规则的keepout边界，如何能copy？

谢谢，还是不太明白？

不规则的话就做几次画挨在一起，然后一起选中COPPY就可以了呀，不过对位置没Z-COPPY方便

谢谢你的耐心回答，这样做起来有点要命哦
