各位在PADS layout怎么设置这样的螺柱孔 .

录入：edatop.com 点击：

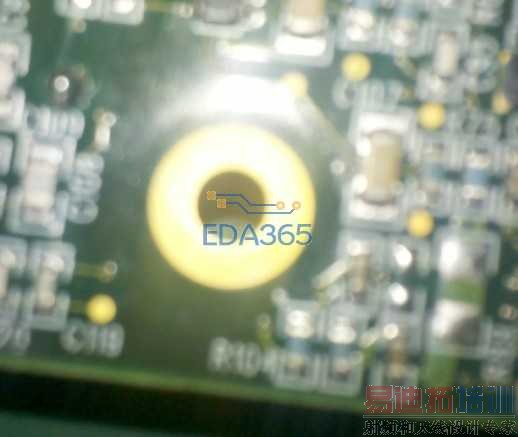

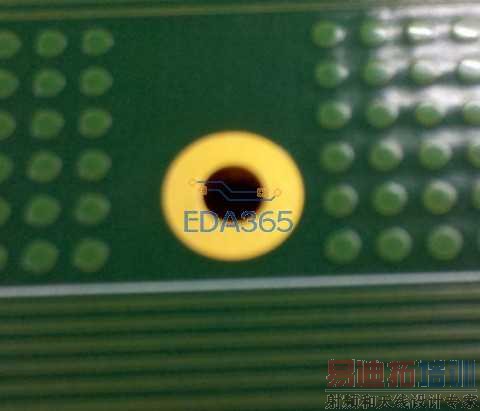

各位大侠，小弟我是才学pads 不久，很多问题都不是很清楚。现在就想问下个各位，如图片里面的那个螺柱孔在PADS Layout怎么画才能实现。谢谢！

做成元件封装，把它当成一个大的过孔来设置

做成元件封装？那在画原理图的时候，怎么接线呢，是不是根据自己的需要连接？还是不接线？

eco添加进去，不用管原理图，非要接也行画个圆接到GND

你好，能具体说下步骤嘛？我才学这个软件不久，很多都不清楚。

做成原件最好！

做成元件封装，一个大的金属化通孔。原理图上接地就好了。
