Router 扇出长度
录入:edatop.com 点击:

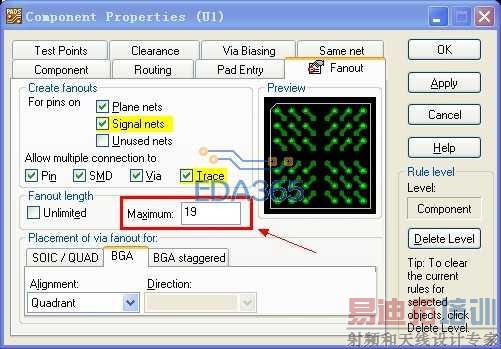

如图所示:
我想让所有Fanout的过孔不要打在四个焊盘的中心,而是离与它相连的焊盘近点的位置,如图中的白色高亮过孔,但我在Fanout设置里把Fanout长度控制在19mil以内之后再也不能扇出了,为何?是我哪里没设置好,还是需要设置哪个地方才能控制Fanout的长度?请大虾们指教!
我想让所有Fanout的过孔不要打在四个焊盘的中心,而是离与它相连的焊盘近点的位置,如图中的白色高亮过孔,但我在Fanout设置里把Fanout长度控制在19mil以内之后再也不能扇出了,为何?是我哪里没设置好,还是需要设置哪个地方才能控制Fanout的长度?请大虾们指教!
没有人回答就要沉底了呀
沉底 ing......
将same net的规则先设置为0,fanout后再设置回来。
same net改为0了也还是不行.如果过孔fanout在四个焊盘中心,fanout后线的长度是22.27mil,但是"fanout length"中的"maximum"这项中的值只要小于22.27mil就不能扇出了,为何?我搞了好久都不行,把grid关掉了再扇出都不行,求解
把前面一项的勾打上。
有一种比较局限的做法,就是你散出了,在layout里面把元件移动一下就可以了,但是只能适用朝单一方向散出的
这个问题没遇到过,因为每次扇出的过孔都希望放在中间
把 via grid设置小一点,不知可行不?
首先,确定你已经划了板框。其次,确定过孔的大小适中。第三,把umlimited前面的选项勾上(或改大点)。假如还有问题,建议上传文件
这样子绝对是能扇出的,关键是怎样控制扇出的长度
都没有试过不扇出在四个焊盘中间的吗?因为我看到有些人喜欢把过孔扇出在跟它相连焊盘的附近,而离其它焊盘远一些,就是不知道怎么弄的.
BGA不是很大的话就直接layout里复制吧
怎么复制呢?
手动扇出吧
