第一次用pads。很多东西都不会。
现在画好一个6层板，有通孔，4-6，5-6的盲孔。不知道怎么出钻孔层？请高人指点

不知道你用的是什么软件，我用pads，在cam里添加drill层就可以了

高手第一次做板就設置盲孔
小弟做了好幾片目前還是不大會盲孔

就是用的PADS啊！

看看比思電子如何出CAM
有問題可以請教Jimmy

如果没有1-2,5-6盲孔的话，需要再出三份drill drawing和三份NC层
三份drill drawing分别是：通孔，4-6,5-6
三份NC层同理。

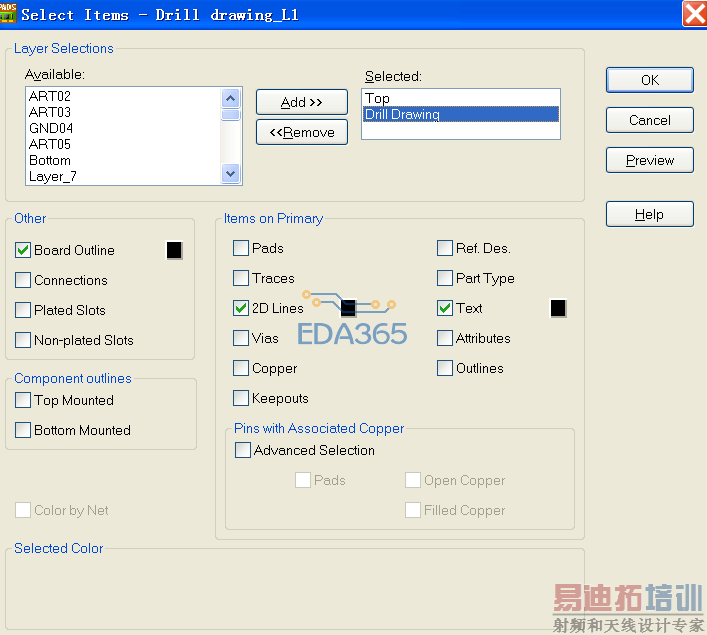

通孔的drill drawing层设置如下：

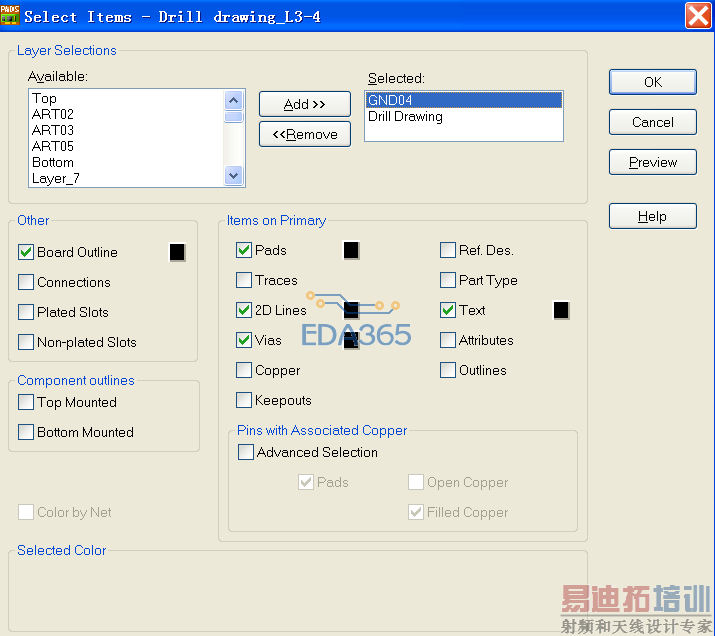

4-6层的drill drawing层设置如下：

5-6的drill drawing层设置如下：

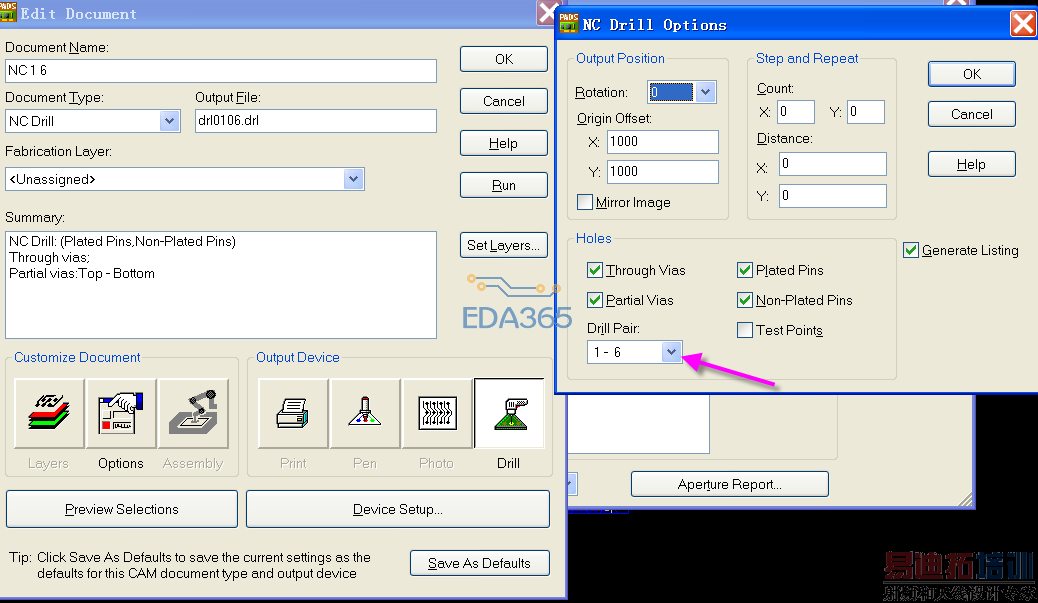

通孔的NC层：

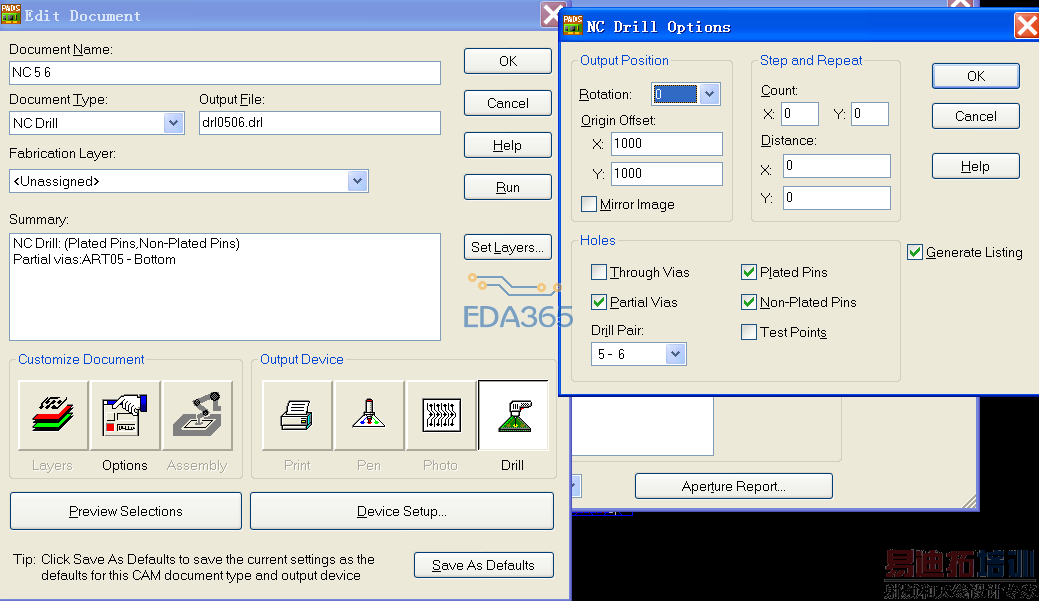

5-6的NC层：

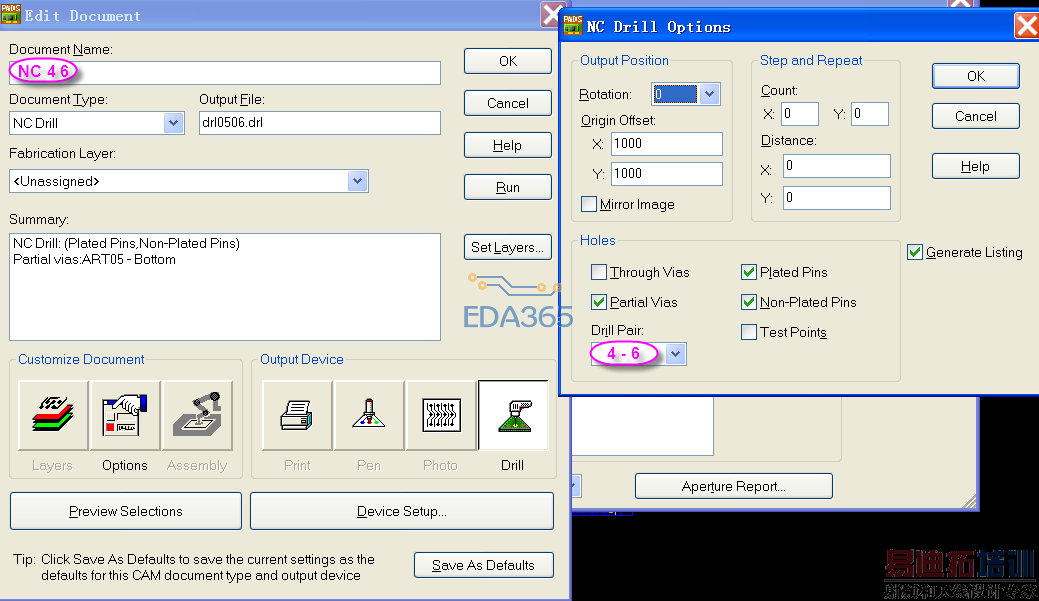

4-6的NC层：
