PADS怎么样在铺铜上任意挖孔

录入:edatop.com    点击:
就像allegro 这样的在上面挖孔

我用了下 COPPER CUT OUT,感觉不行嘛

选择copper和copper cut out ,右键选择combine,这样结合在一起就可以了

没有问题。选上copper和所有cut out ,然后右键菜单中点“combine".

谢谢了哥们 , 我试了,可以

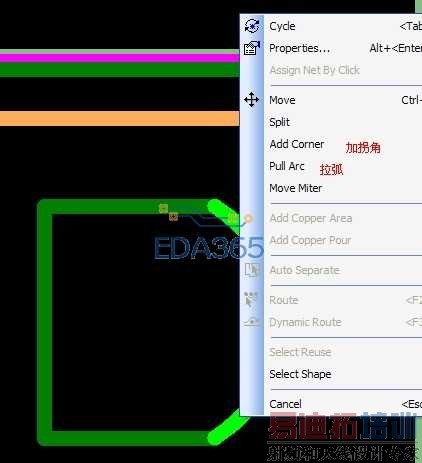

就是没ALLEGRO方便, 是不是PADS的挖孔图形都要自己手工画?如果要圆孔,或者给铺铜切角怎么办?

3KS

hujzh888 发表于 2012-5-22 11:45

美女,问个问题,这个板框是个2DLINE吧?我想选中它怎么选中啊?
谢谢了

非2D,是outline.选上右键菜单中filter...中的outline

hujzh888 发表于 2012-5-22 11:54

点是,点点点...

hujzh888 发表于 2012-5-22 12:01

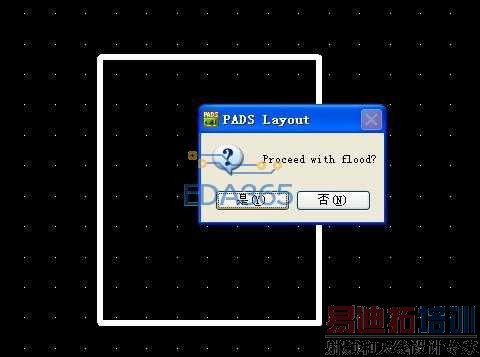

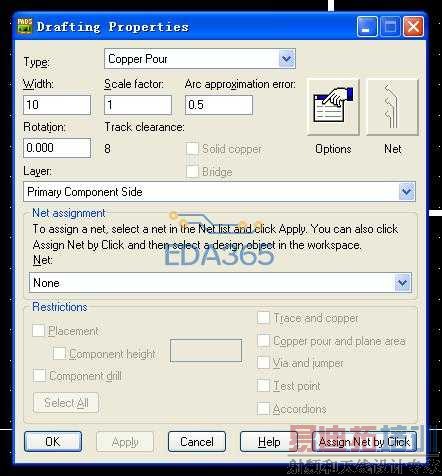

copper pour 是要有net依附的。给个net给它吧。

hujzh888 发表于 2012-5-22 12:08

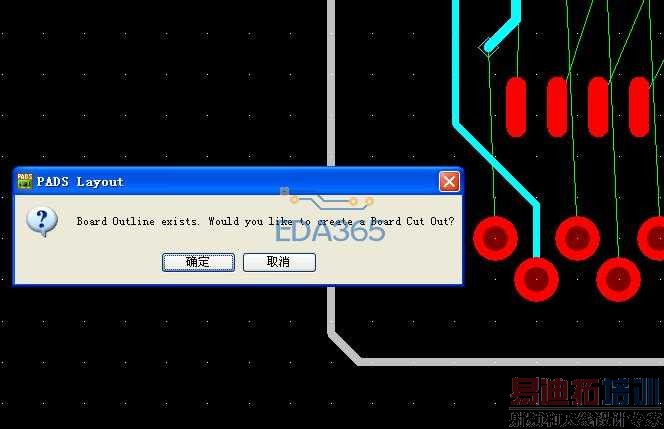

刚刚我想画个 BOARD OUTLINE 试试,弹出来一个这个,然后怎么画都没反应是怎么回事啊
后来我点了原来的BOARD OUTLINE ,然后删除,但是发现删除也弹出一个对话框删除不了呢

hujzh888 发表于 2012-5-22 12:08

黑驴蹄子 发表于 2012-5-22 12:12

弹出的那个意思是已经存在,不用管,点是就行了,删除board outline 弹出对话框就从其他边删除

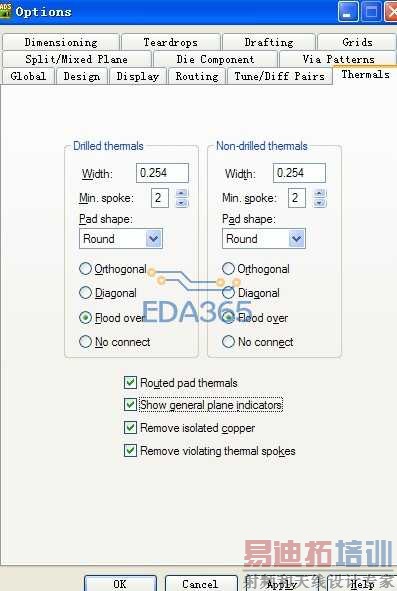

铺铜连接方式这里改TOOLS----OPTIONS

类似allegro里的thermal relief connects设置
