异形焊盘出Gerber后盖了绿油

录入:edatop.com    点击:

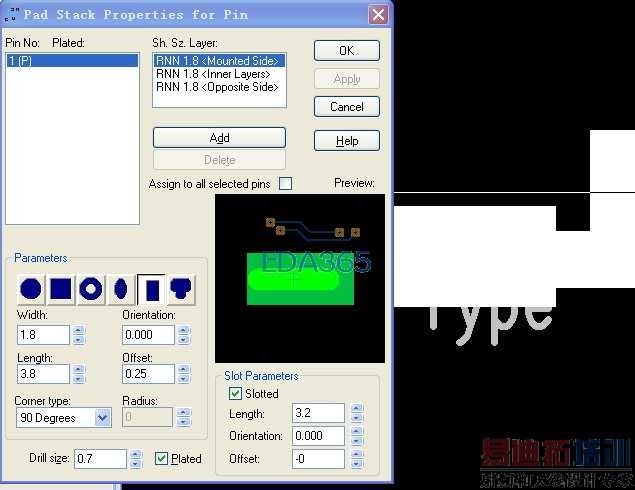

我的pcb文件上有个带孔的异形焊盘,PCB厂家导出来的gerber文件如下图:焊盘处都没开窗,只有焊盘的原COPPER部分开窗了,请教下是什么原因造成的,谢谢!我的原意是需要整个焊盘部分都开窗。


没有看明白

出gerber的时候有没有加阻焊?如果不加可以把阻焊和钢网做在焊盘里面;另外焊盘做了偏移,孔有一端已经接近焊盘边缘了,这样貌似不太合理。

我都是直接发layout给厂家的,gerber都是厂家出的。2家做出来都是图2的结果。焊盘部分给盖了绿油,而其他焊盘却正常。
3楼您的意思是自己做的焊盘顶层和底层都加阻焊?每个新封装都这样加也不是很合理吧。
偏移问题是迁就结构。

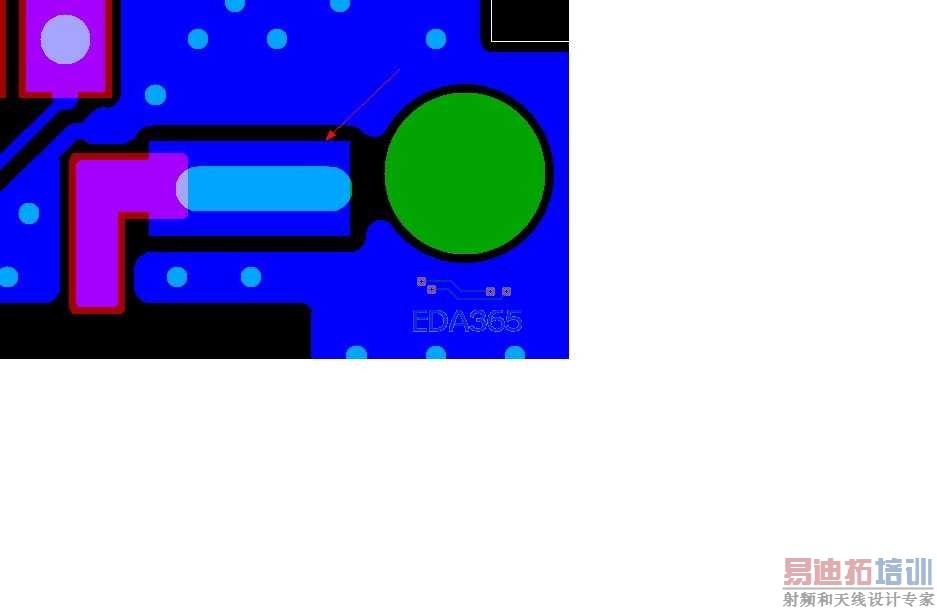

第二张图里的蓝色是盖绿油部分,粉色部分是开窗部分,箭头处就是由问题的整个焊盘。

应该是这样的,如果你在PIN上加COPPER为异型焊盘,可以ASSOCIATE PIN,这时这个COPPER要覆盖整个PIN; 也可以不ASSOCIATE PIN,这时COPPER可以不覆盖PIN但要在SOLDERMASK层加同样大小的COPPER.你的问题是没有覆盖PIN。

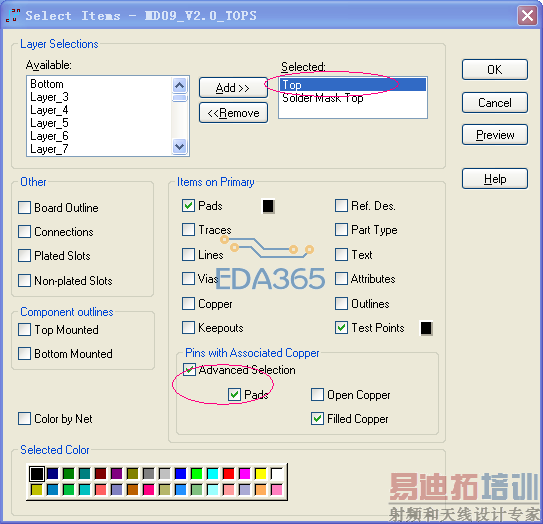

如果没有覆盖PIN,就可以在出GERBER是,在TOP层要多设置选项。如图:D:我的文档My Pictures

D:我的文档My PicturesABC.JPG


谢谢您的解答,确实其他有覆盖COPPER的PIN都没出现这个问题。以后做焊盘会注意,再次感谢

出GEBER时注意一下就好了,9楼是正解!

做焊盘的时候,在solder mask层做一个铜皮,与pin同样大小就能避免这个问题!

原是自己出gerber安全些

那请问一下,九楼窗口里面 OPEN COPPER 和 FILLED COPPER有什么差异呢 谢谢

重点是两个选项可以同时选,我个人认识,FILLED COPPER 选项兼容OPEN COPPER.不晓得对不对呢,请大家赐教
