由HY560构成的语音录放电路模块设计
录入：edatop.com 点击：
本电路是一个简易的录音电路，具有体积小、省电、并且不需要磁带的简易录音电路。

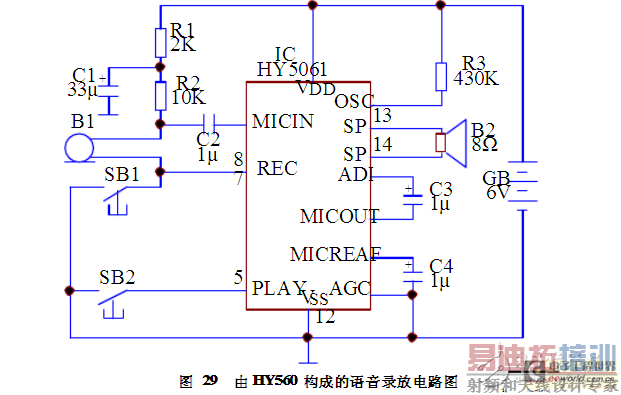

电路工作原理：本电路时通过应用一块全电子数码录音集成电路HY560来实现电路功能的，HY560的内部含有：话筒放大电路、自动增益控制电路、模/数转换电路、数/模转换电路、静态存储器、逻辑控制电路、音频放大器等单元组成。 在使用时，按下SB1（录音按钮），声音信号将由话筒B1接受，并转换为电信号，经话筒放大电路后，再转换为数字信号存储到静态存储器中。当按下按钮SB2（放音按钮）时，从静态存储器中把所存的数字录音信号取出，通过数/模转换电路后，把数字信号转换为模拟信号（电信号），经音频放大电路后，去驱动扬声器，从而发出声音。
