常用家用电器控制模块电路设计

录入:edatop.com    点击:

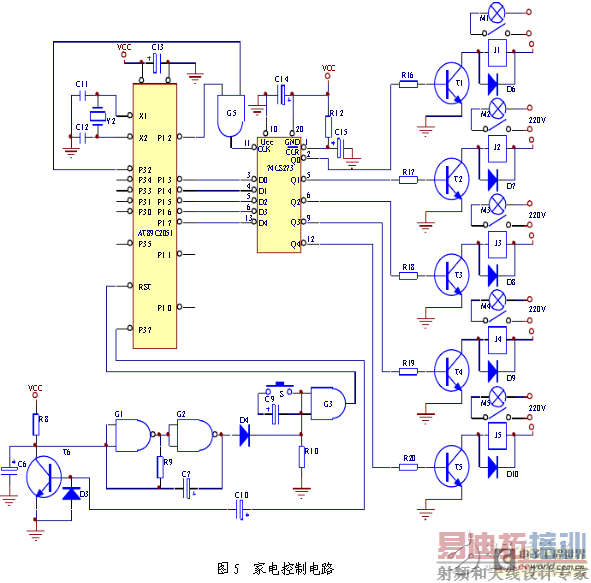

  电路工作原理:该系统的目的是通过电话遥控,控制不同的电器的电源的通断,中一共有5路电器可以控制。 控制受控对象动作的信号是从P1.3~P1.7共5路输出的,例如若P1.3=1能使T1导通,继电器J1吸合;若P1.3=0,则J1释放。若P1.7=1,则能使T5导通,继电器J5吸合;若P1.7=0,则J5释放。但由图中可知,P1.3并没有直接接到T1。P1.7并没有直接接到T5,而是隔了一片集成块74LS273。74LS273是一个8D锁存器也就是芯片内部包含了8个D触发器,输入端为D0~D7,输出端为Q0~Q7。若清零端CLR加低电平,则器件复零,Q0~Q7输出全为零,若清零端为高电平,则每当触发端CLK有一个电平的上跳变时,输入端D0~D7的状态就会被锁存到器件内并从Q0~Q7输出,只要CLK端不再触发,这一状态就会被永远记住。可见AT89C2051从P1.3-P1.7输出的信号只不过是先由记忆后再送出,其控制逻辑与直接接到的是一样的。输入端能接受输入信号的必要条件是端有正跳变出现,这必须同时满足两个条件:其一是解码器的端须为高电平,也就是遥控发送端有信令送到;其二是的必须送出一个由 0变到1的跳变信号。只有当这两个条件同时满足时与门才输出正跳变信号,才能接受外部信息,这就大大提高了电路的抗干扰能力,防止因受到意外干扰而可能导致的受控对象的误动作。
