运用于单相智能电表的IC卡接口电路设计
录入：edatop.com 点击：

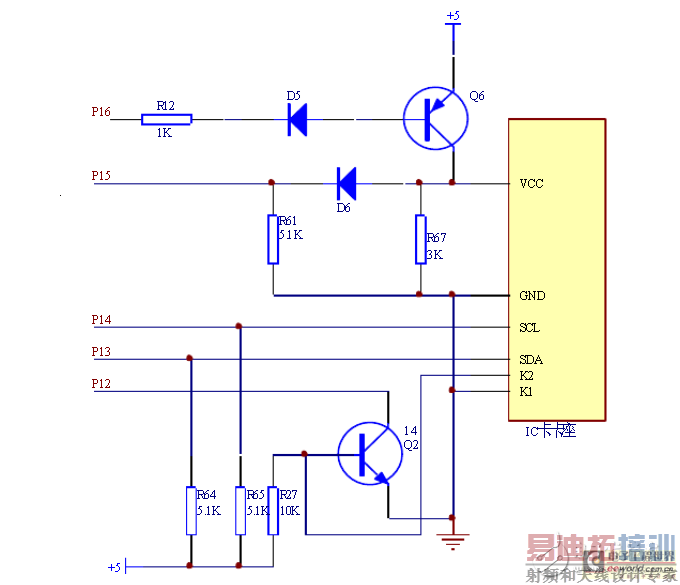

IC卡接口 ：电路采用的是Atmel公司的存储IC卡AT24C01，用于存储由售电管理系统写入的密码、卡号、电度数等，是电管部门与用户连接的桥梁。为了提高IC卡操作的可靠性，必须有卡上下电控电路、卡插入检测电路、卡短路检测电路等辅助电路，结合软件可以大大提高其读写的准确性和可靠性。IC卡接口电路设计如图所示：
在图中，R12、D5、Q6组成卡上下电电路。当AT89C52的P16=0时，Q6导通，IC卡座之VCC得电；当AT89C52的P16=1时，Q6截止，IC卡座之VCC失电。IC卡的VCC 同时经D6送至CPU的P15，检测有无卡电源短路现象，以防人为破坏。K1、K2为IC卡座的一对常闭触点，当有卡插入时，K1、K2开路，Q2导通，给AT89C52的P12口送入低电平，此信号用来检测有无卡插入。
