RFID读写器的PS/2接口电路设计
PS/2接口:PS/2是较早在计算机上使用的接口之一,最早由IBM 开发并出现在IBM 技术参考手册里,现主要应用于键盘鼠标等设备。大多数操作系统都内置有支持PS/2接口协议的驱动程序。以微软的32位操作系统WINDOWS 7为例,其PS/2键盘的驱动程序主要是…WindowsSystem32drivers文件夹里的i842prt.sys和 kbdclass.sys两个文件。由于有系统内置的驱动支持,只要读写器满足PS/2的信号时序,即可实现与计算机的即插即用连接,无需另外安装驱动程序。

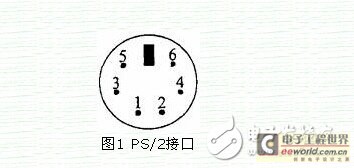

现行的计算机PS/2键盘通过一个6芯的插座与主机相连,具体接口示意图如图1所示。其各个引脚的定义分别为:1为数据线SDA;2为预留N /C;3为GND;4为Vcc(+5V);5为时钟线SCL;6为预留N/C。其中,最主要的两条信号线是串行时钟线SCL和串行数据线SDA。这也是设计中传输数据时用到的两条信号线。
图1 PS/2接口
转换电路

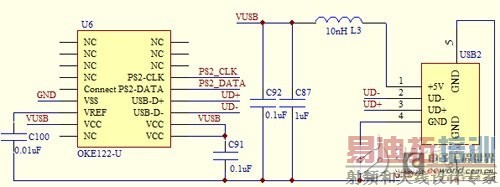

PS/2丐USB接口的转换电路连接如图2所示,使用的转换芯片是OKE122-U。该芯片可将PS/2时序的信号有效可靠地转换为USB信号,并通过USB接口与主机相连并将数据发送给主机。
图2 转换电路(说明:该图的4个uF全部改成μF)
芯片的PS2-CLK和PS2-DATA两个引脚分别与读写器的MCU芯片LPC2103的任意两个GPIO口相连。通过在MCU内部模拟产生满足PS/2时序的时钟信号和数据信号,并输出至该芯片,芯片内部便完成信号的转换。
该芯片采用4.5~5.5V的电压供电,未用引脚可悬空闲置。如图2所示,芯片的VCC可以使用USB接口1脚的5V电压来提供。为了提供较为稳定的5V直流电压,使用一个电感和两个电容滤去杂波。芯片的USB-D+和USB-D-分别与USB接口的相应脚相连。其余电路,只需在电压输入端添加旁路电容即可。
