嵌入式智能网关硬件无线收发电路 设计

录入:edatop.com    点击:

  一个基于IEEE802.15.4的CC2430无线收发模块,主要用来完成网络节点之间、节点与网关节点之间的无线通信。核心部分是一个CC2420射频收发器,它完全支持ZigBee组网协议,具备传输速率高、传输距离远和低功耗等优点。

  主要特征如下:

  工作频带范围是2.4~2.4835GHz; 采用IEEE802.15.4规范要求的DSSS(直接序列扩频方式);

  数据速率达250kbps,碎片速率达2Mchip/s,接收灵敏度高(-94dBm),邻道抗干扰能力强(39dB),超低电流消耗;

  低电压供电(2.1~3.6V),内部集成VCO、LNA、PA及电源稳压器。 CC2420通过简单的四线(SI、SO、SCLK、CS)与SPI接口相连。可以通过调制解调控制寄存器的控制位配置成不同的发射和接收模式,通常工作在缓冲模式。

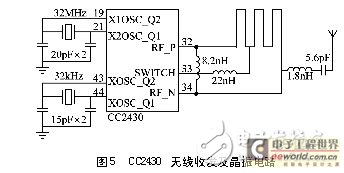

  如图5所示,它的外围电路器件简单,主要包括晶振电路、天线阻抗匹配电路、接口电路和引脚的去耦滤波电路等。射频输入/输出匹配电路主要用来匹配芯片的输入/输出阻抗,使其输入/输出阻抗为50,同时为芯片内部的PA和LAN提供支流偏置。
