复位与JTAG接口电路设计

录入：edatop.com 点击：

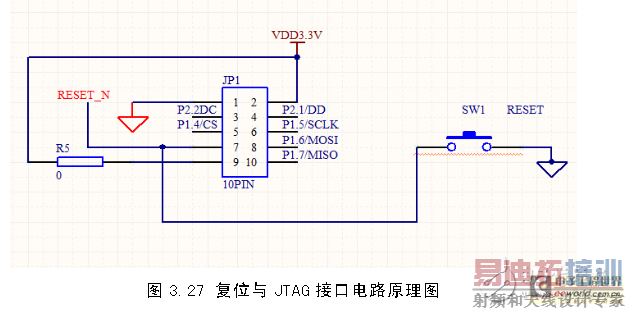

　　复位电路用于重新启动模块并初始化，按键开关SW1的一端接地，另一端与CC2530芯片的RESET_N管脚相连，按下按键开关SW1即可实现对电路的手动复位。

　　JTAG接口电路主要用来与仿真器连接到PC，实现ZigBee节点程序的下载和调试功能，同时还可以通过与电源管脚相连接对模块进行供电以及复位功能。本设计中JTAG接口的1管脚接地，2管脚与VDD相连。3管脚与CC2530芯片的P2_2管脚相连作为调试时钟信号管脚，4管脚与CC2530芯片的P2_1管脚相连作为调试数据管脚，实现将程序下载到CC2530芯片。7管脚与复位电路相连接，可以实现复位功能。
