一种采用MSP430F2274无线充电电路设计
录入：edatop.com 点击：

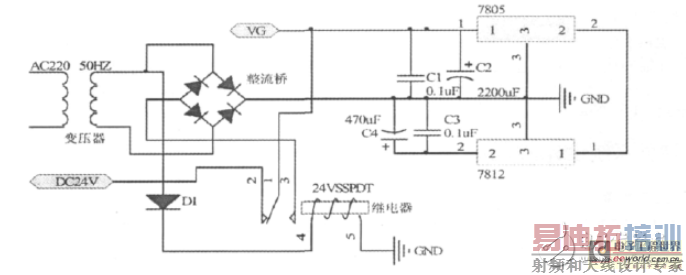

采用MSP430F2274超低功耗单片机作为无线传能充电器的监测控制核心，通过开关选择充电的速度，实现快速充电和常态充电功能，电能充满后给出充满提示且自动停止充电。无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用24V直流电端直接为系统供电。当接收线圈与发射线圈靠近时，在接收线圈中产生感生电压，当接收线圈回路的谐振频率与发射频率相同时产生谐振，电压达最大值，具有最好的能量传输效果。通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。交直流输入采用单刀双闸继电器，交流上电常开闭合，常闭打开实现交流优先，交流断电继电器断电， 常闭闭合，实现自动切换。在切换时，时间很短，C1可提供一定时间的电量，可以实现不断电切换，不影响充电。
