开路电压超过200V直流 PWM控制很简单

录入:edatop.com    点击:

这种控制器,在2007年的时候就做过,当时是做在路灯上的,用了一个8脚的单片机。其实这种PWM控制器非常成熟并且市场价格很低,由于这种控制方式其实就是类似于一个开关,所以他工作的时候基本不产生什么热量。

所有用PWM都是最简单的方式,因为这个是48V 96V使用。太阳能电池板的开路电压,可能超过200V直流,为了提高可靠性,需要单独设计独立的辅助电源提供给CPU和驱动电路。这个充电电流是50-100A的,因为是PWM控制方式,MOSFET上的损耗很小,只需要用很小的散热器固定MOSFET即可。

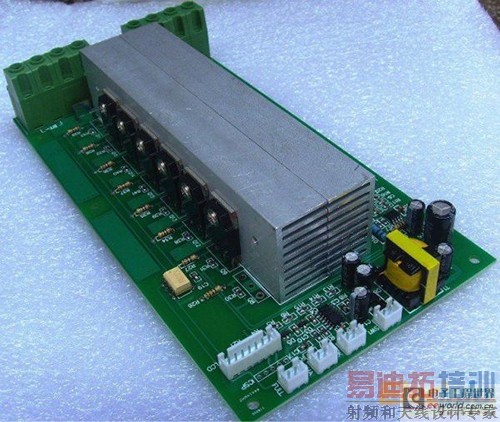

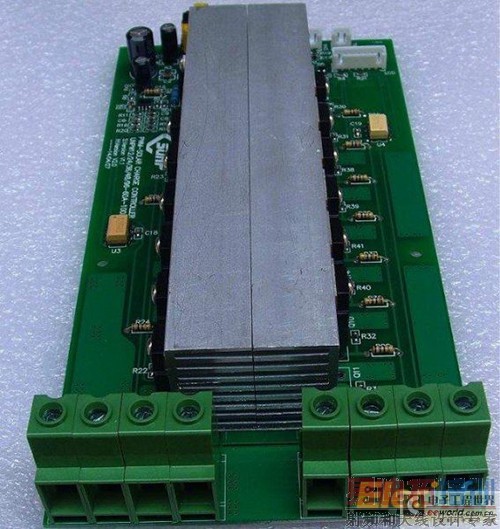

下面是实物照片:

实际上现在这种PWM控制方式,说白了就是一组MOSFET的开关,将这个MOS想象成继电器就好了。晚上的时候,依靠一组MOSFET关闭,防止电池反向放电到电池板。驱动我用了TLP250。并且这个不用风扇,因为散热器是用来导电的,无风冷要求。

MOSFET上的开关频率很低,只有1KHZ不到,利用单片机发生一组PWM脉冲,然后做个蓄电池电压采样,做个PI调节,就OK了,实际上,这个占空比可以到100%,因为我的驱动是光耦,单独隔离电源供电,在占空比到100%的时候,MOSFET就等于直通了太阳能电池板和电池电压。
