你真的懂TL494吗？基础再现不容错过

TL494是80年代初由德州仪器(TI)公司设计并推出，推出后立刻得到市场的广泛应用，尤其是在PC机的ATX半桥电源上。直到今天，仍有相当比例的PC机电源用TL494芯片。多年来，作为物美价廉的双端PWM芯片，TL494在双端拓扑中的应用，推挽和半桥中应用也很多。由于较低的工作频率及单输出端口特性，需配合功率双极性晶体管(BJT)使用，若配合功率MOSFET则需外加电路。

TL494已成为一种工业标准芯片，由很多家集成电路厂商生产。它也被命名为其他型号，如飞兆(Fairchild，又称仙童)公司将它的TL494兼容芯片命名为KA7500。

虽然TL494的架构被历史证明极为优秀，但由于其老旧的工艺、低频率、以及缺乏新的节能特性，它正在高端市场面临着淘汰。至2008年，几乎没有售价高于人民币300元的开关电源使用TL494作为主控芯片了，尽管低端、中端市场仍然大量采用。

基础概念

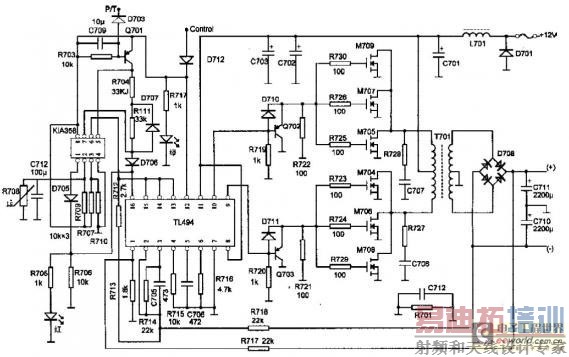

TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

图1 TL494内部结构

工作原理

TL494内置了线性锯齿波振荡器，振荡频率可以通过外部的一个电阻和一个电容进行调节。

输出电容的脉冲其实是通过电容上的正极性锯齿波电压与另外2个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触压器的时钟信号为低电平时才会被通过，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。

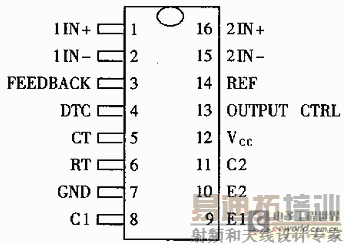

图2TL494的封装

控制信号由集成电路外部输入，一路送至时间死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波的周期4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压，即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了手段：当反馈电压从0.5V变为3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降至零。2个误差放大器具有0.3-2.0V的共模输入范围特性，这可以从电源输出电压和电流察觉到。误差放大器的输出端常处于高电平状态，它与脉冲宽度调智器反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配整个控制电路。
