便携式全频段调频接收机的制作

录入:edatop.com    点击:

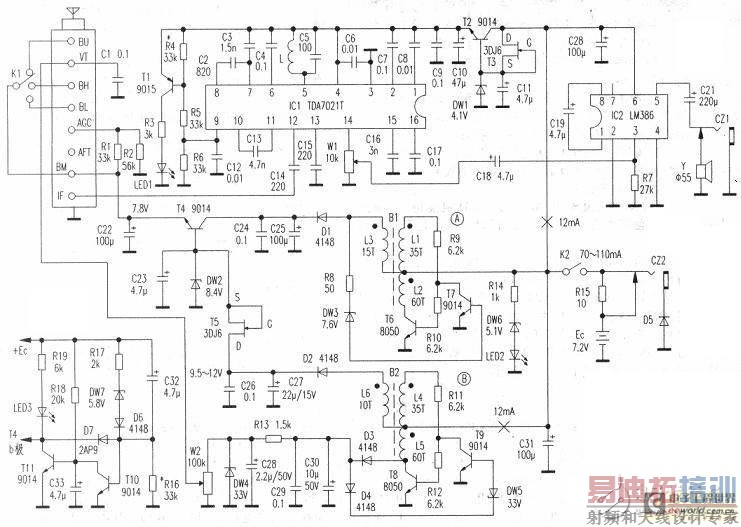

  元件选择与制作:高频头选用上海画佳TDQ-3V15~870MHz全增补高频头。经测试该高频头最低工作电压7.5V(这时工作电流在45mA左右)。IC选用TDA7021T,一方面便于安装,另一方面便于将本机扩展成立体声调频接收机。振荡线圈L用φ0.47mm漆包线在φ4.5mm的圆珠笔心上密绕10匝而成。为了保证接收机工作稳定可靠,高频头供电采用了两组升压逆变电路,A组为高频头提供7.8V的工作电压,B组主要为高频头提供33V调谐电压,并为三极管T4提供偏置电流。Bl、B2均用φ10mm磁环作磁心,用4)0.25mm漆包线绕制,数据见上图所示。

  由于有三极管T7、T9分别对振荡管的振荡强度起着调控作用,因此对于L1、L2、lA、L5的匝数并不十分讲究。但也不宜偏差过大。场效应管T3、T5宜选用恒流值为0.8~lmA的管子。喇叭选用φ55mm薄型内磁式。电源用两块47mmx33mmx8mm(1.2Ah)的锂充电电池串联使用。整机可安装在14.5cmx8cmx2.2cm的塑料盒内。

  调试与使用:本接收机振荡线圈的调试方法与原文介绍的方法一样。测三极管T4的e、c极电压应分别为7.8V和8.2V,若不符可更换DW2或DW3。测C27两端电压应为9.5~12V,若不符可改变T6的匝数。本机适用电源电压范围较宽,在5.5V—9V之间均能正常工作。但为了防止锂电池过放电,须在电源电压下降到6V时停止使用。由于高频头工作电流较大,因此整机静态电流也稍大(6V时100—llOmA.8V时70—85mA),故宜用高容量可充电电池供电。

  改进与扩展:(1)本机很容易改为调频立体声接收机,只需在IC1之后增加一级立体声解码电路,并把IC2换成TDA2822即可。(2)可按下图加装预选台电路,这样使用起来更方便。(3)为了防止电池过放电,可按下图加装简易保护电路。当电源电压下降到6V时,三极管T10截止,T11导通,由于D7的分流作用,加速了T10的截止及T11的导通,在瞬间完成转态并锁定,即使电源电压恢复升高,T11仍保持导通状态,T11导通后,T1的基极电位接近于0V,T4截止,高频头不工作,这时整机电流大幅度下降(整机电流约为25mA),指示灯LED3亮,指示关机,从而较有效地防止电池过放电。
