基于FAN501的快速充电解决方案详解

　　随着手机的屏幕越来越大，处理器的性能越来越强并升级多核。为保证续航，手机的电池容量也变大，这样造成充电时间不可避免的变长。如何缩短充电时间已成为手机应用的一大瓶颈。相继出现基于不同厂商的快速充电解决方案，能够短暂的时间内有效提升充电效率。

　　1.方案框图

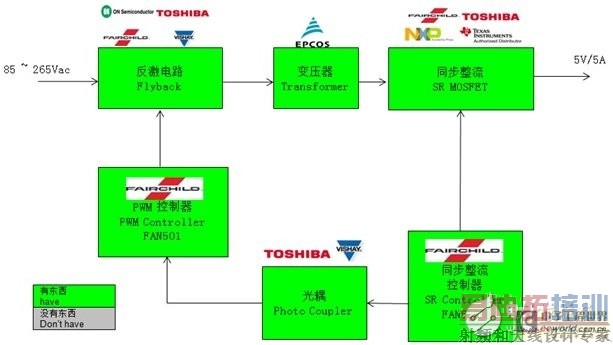

　　Fairchild方案框图

　　2.方案特点

　　· 输出短路保护

　　· 毫瓦节省技术提供超低的待机功耗，很容易满足“能源之星 V5.0”

　　· 恒压控制时，根据输入电压，有两段固定的 PWM 工作频率 140kHz/85kHz

　　· 高压启动

　　· 断续和连续工作模式实现恒流控制，无需次级反馈电路

　　· 在连续工作模式有较高的功率密度和转换效率

　　· 调频减少 EMI 噪声

　　3.本解决方案主要器件：

　　FAN501 用于充电器应用的离线 DCM/CCM 反激式 PWM 控制器

　　此先进的 PWM 控制器 FAN501 简化了要求对输出进行恒流调节的隔离电源的设计。 利用变压器初级端的信息，并通过内部补偿电路进行控制，去除输出电流检测损耗，消除外部 CC 控制电路，从而精确估计输出电流。 具有极低工作电流 （250 μA） 的间歇模式可最大化轻载效率，因此符合世界范围内待机模式效率指导准则。

　　产品特性

　　1）WSaver 技术提供能量之星 5 星级 （30 mW） 的超低待机功耗

　　2）在非连续导通模式 （DCM） 和连续导通模式 （CCM） 下，无需次级端反馈电路即可实现恒流 （CC） 控制

　　3）双频率功能根据输入电压改变开关频率 （140 kHz/85 kHz），从而最大化变压器利用率并提高效率

　　4）在典型的 10 W 到 15 W 紧凑型充电器应用中，CCM 模式运行中具有较高的功率密度和转换效率

　　5）抖频可降低 EMI 噪声

　　6）高压启动

　　7）通过外部电阻调整实现恒流调节，从而精确限制最大输出功率

　　8）通过斜坡补偿实现峰值电流模式控制，从而避免次谐波振荡

　　9）通过外部 NTC 电阻实现闩锁模式下的可编程过温保护

　　10）VS过压保护（闩锁模式下），VS欠压保护（自重启模式下），VDD过压保护（自重启模式下）

　　11）采用 MLP 4X3 封装

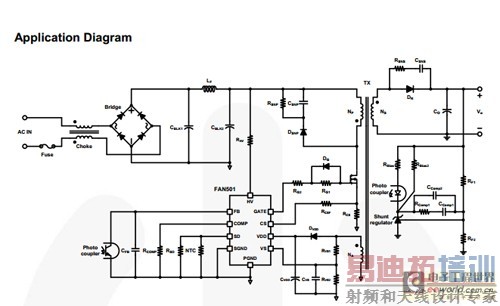

　　FAN501应用框图

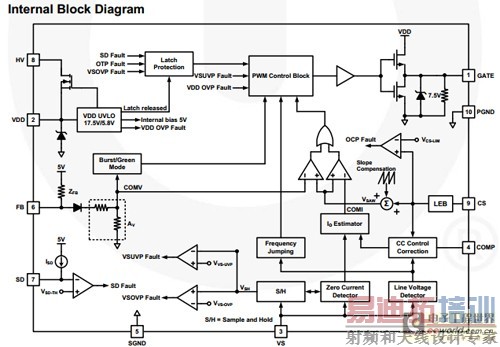

　　FAN501功能框图
