线性电源的环路稳定公式探讨

录入:edatop.com    点击:

线性电源能够将交流电转换为直流电,而想要得到较为精准的直流电压,则需要经过稳压电路进行稳压。也就是说,对于线性电源来说,稳定性是较为重要的。本篇文章总结了论坛达人的发言,针对线性电源的环路稳定性进行了探讨。

鍔犺浇涓�...

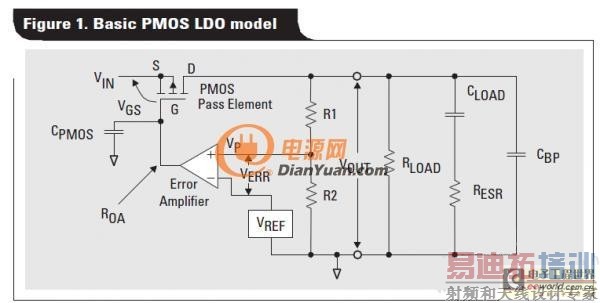

图1

线性电源的等效模型模型如图1所示, 稳定直接如图可知,电路的三个极点和一个零点,即得到开环传递函数Gop,GEA是误差放大器的增益,GFB是反馈环路的增益,GPMOG是PMOS的增益。

那么下面这几个公式当中的参数是如何做到的呢 根据PMOS的小信号模型,g是PMOS的跨导,Ro是输出等效电阻,传递函数不应该是Uo/Ugs=gRo

The resulting expressin for open-loop gain is

鍔犺浇涓�...

鍔犺浇涓�...

The second pole(p2) is due to the output capacitance ESR (R ESR) and the estimated bypass capacitance,CBP.

鍔犺浇涓�...

The third pole(p3) is due to the erro anplifier output resistance(ROA) and the equivalent PMOS capacitance (CPMOS).

鍔犺浇涓�...

The single zero (Z1) is derived from the output capacitance ESR(RESR)and the output capacitance(CLOAD).

鍔犺浇涓�...

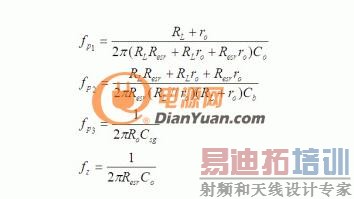

上面说的这些公式,虽然是从国外的参考资料上弄来的,但PMOS依然可以工作在饱和和线性两种方式,两者的零极点是不同的。这些应该是饱和方式的零极点,与LDO的本意出现矛盾LDO的PMOS应该工作在线性方式,此时的零极低公式,比饱和方式的复杂的多,而且与Rl有关。所以这个,也是概念不清的。虽然PMOS饱和方式的零极点公式很可能是对的。概念不清之二就是,没有开环放大倍数。总之,没有一个清晰的概念,和认真负责的计算方法,就不可能得到正确的传递函数。

总的来说,这个资料上的公式虽然并不完全不正确,但是很有可能属于歪打正着的类型。线性方式比饱和方式要复杂。而且借用了饱和方式的gm概念。线性方式的gm,并无此概念,但为方便计算,沿用饱和方式的叫法。

鍔犺浇涓�...

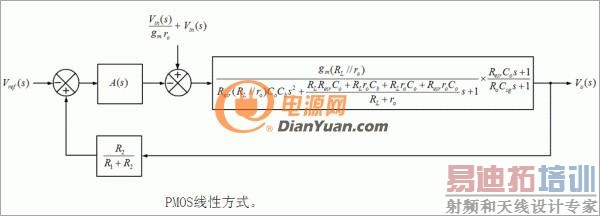

PMOS线性方式

鍔犺浇涓�...

鍔犺浇涓�...

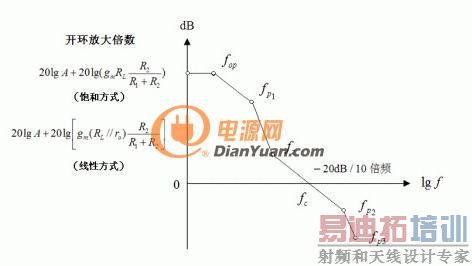

想分析频率特性,必须给出开环传递函数,谁能做到这一点,谁就是正确的,谁做不到,谁就得不到正确答案。

在饱和方式,gm也不是一成不变的,但看作不变的。就像三极管公社放大电路,把beta看作恒定一样。在线性方式,Rds也不是一成不变的,但看作不变的,根据一个具体或特殊设计的PMOS,可以保证,在额定电流或最大最小负载的情况下,Rds变化很小。

有一个临界电压,Vds,来区分线性和饱和状态。例如定义Vds为1V左右,小于1V为线性电阻,而高于1V为饱和方式。

在线性电阻方式,依然沿用饱和关系式,也有gm,这个gm可以通过线性关系式求导得到。但这依然要求Vds恒定,也就是说,计算线性方式的传函,要固定Vds。例如1V。

按照这样的方法,可以把变化的Vds,看作Vin的扰动,稳定性依然可以得到保证。作为LDO的设计,必须同时都要满足线性和饱和方式的稳定性能,还要保证最大最到负载的稳定性能。Vin的变化,作为负载扰动,只要频率的补偿保证了上述条件下的问题,那么负载扰动也一定是稳定的。

按照电路模型,计算的开环传递函数是没有问题的。但计算零极点要用近似计算法,开路时间常数法,你看看相关资料就知道了。超过3阶就没有解析解了,怎么算呢 这是计算机仿真应该做的。

本篇文章针对一些线性电源资料当中出现的矛盾点进行分析和解释,是一篇较好的思路知道类文章。大家在遇到不明白的问题或者疑问时,向别人请教或者思考一下是一种非常好的习惯,能帮助大家在设计的道路上飞速成长。
