嵌入式语音识别处理ISD-SR3000应用电路设计

录入:edatop.com    点击:

  ISD-SR3000是新型嵌入式语音识别处理器,它由语音识别引擎、语音压缩引擎和录间功能组成。并带有最优指令系统为核心的PISC/PSP、灵活的CODEC接口和串行主控制器接口,文中介绍了ISD-SR3000的特点、引脚排列和功能。给出了一个用 SR3000组成的语音识别系统电路。

  基于SR3000的语音识别系统

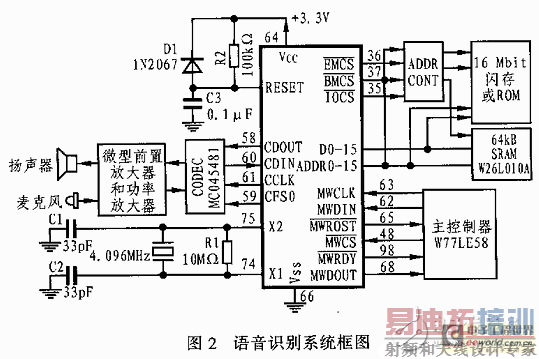

  由ISD-SR3000构成的语音识别系统由电路如图2所示。以下分别介绍电路中各部分的功能。



  时钟电路

  SR3000内含片内振荡器,但应用时也可通过X1和X2/CLKIN端的外接晶振或外部时钟源来产生时钟信号。外部时钟源信号应通过X2/CLKIN端输入。要注意的是,外部时钟源电平与CLKIN的输入电平要相符(3.3V或5V)。

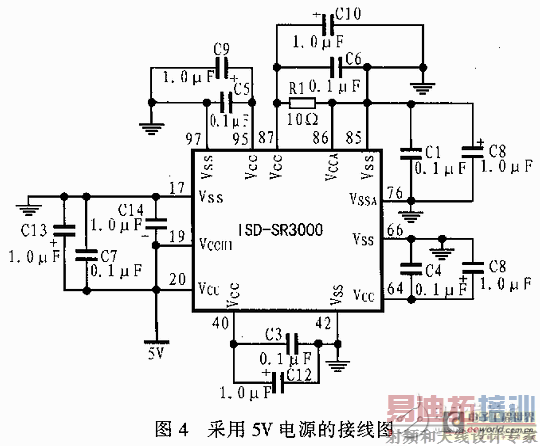

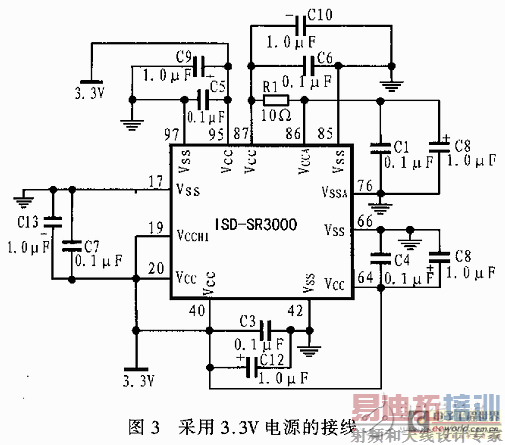

  外接晶振可通过X1和X2/CLKIN端与芯片内的振荡电路相连。为减少寄生电容和电感对振荡频率的影响,外接的晶振和电容应尽量靠近X1和X2/CLKIN端。ISD-SR3000可工作在3.3V±10%和5V±10%两种电压,不同电压的接线方式不同。图3是采用3.3V电源时的接线图,图4为采用5V电源时的接线图。SD-SR3000具有低功耗模式,在低功耗模式时的电流消耗仅12mA,此时芯片中的一些功能模块处于未激活状态,因而不能进行语音识别。低功耗模式时的引脚CS0和CS1必须置1,这时,MWCLK、MWDIN信号将保持在Vss+0.5V,而RESET、MWCS信号则将保持在Vcc- 0.5V。

  存储器接口

  ISD-SR3000利用扩展的Flash(闪存)和RO来存储声音标签、词汇、提示符和音质模型。建议选用16M以上存储容量的扩展Flash存储器,如Am29LA160D等。外接64kB的SRAM可实现HMM算法。表2给出了扩展地址线的接口信号。



  ISD-SR3000可为模拟和数字电话提供一个支持主和从CODEC接口模式的CODEC接口,该接口具有8位和16位的信道宽度,能支持可变和固定格式的通信协议。在主模式下,可利用SR3000来控制CODEC的运行以满足模拟电话和独立标准的应用;在从模式下,CODEC接口由外接信号控制,此模式可用于数字电话,如ISDN或DECT线等。CODEC接口使用的5个信号分别为CDIN、CODUT、CCLK、CFS0和CSF1。其中 CDIN、CDOUT、CCLK和CFS0被连接到第一个CODEC。CDIN、CDOUT、CCLK和CFS1被连接到第二个CODEC接口。数据通过 CDOUT输出端传送给CODEC接口,并通过CDIN输入端从CODEC读出。CCLK和CFS0端在主模式下为输出状态,而在从模式下为输入状态。CFS1是一个输出端。
