蛇形提示条

录入:edatop.com    点击:
我想请问下高手,我设置了蛇形走线,但是我没有出现蛇形走线的提示条,就是线长设置个范围,如果超过范围,提示条就显示出红色的警告。

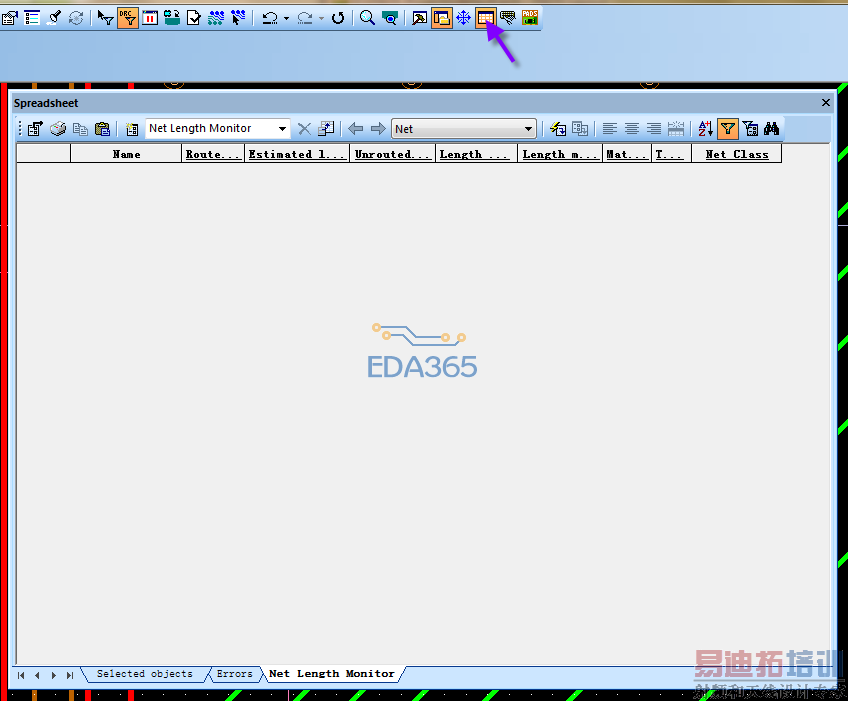

把你要绕的那把线做个等长组,单击spreadsheet图标,在范围内的是绿色,超出范围的是红色。

呵呵,谢谢,你能帮我截图吗,说具体些。

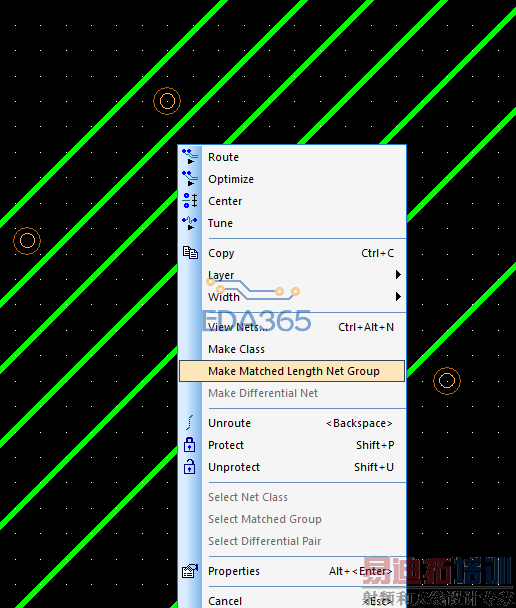

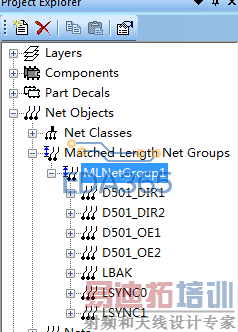

在ROUTE中 设置等长组

如图



你按123456的图片顺序



灰常感谢嘀,请问图5是什么意思,如果黄色是警告,是没有问题的吧。

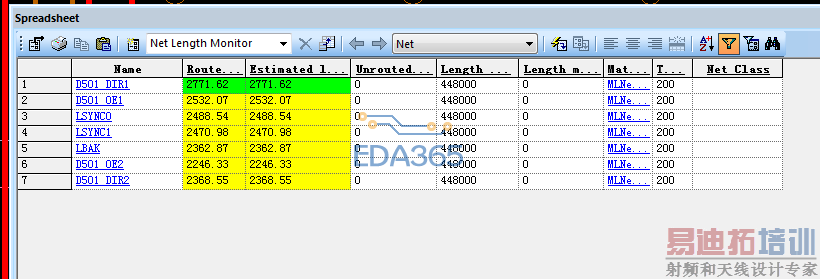

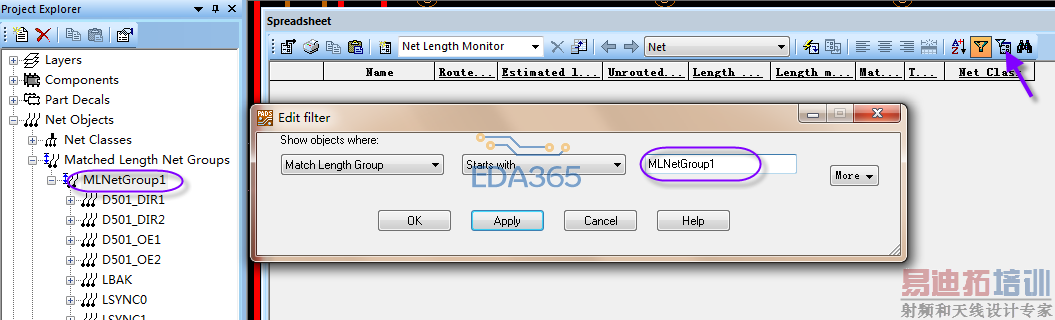

图5是筛选你想要显示的那一把线,黄色表示线的长度不在要求值范围内,绿色是在范围内,红色是超过范围。

谢过。
