新手PADS9.3怎么导入DXF
录入：edatop.com 点击：

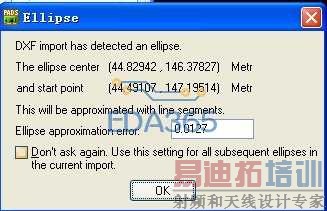

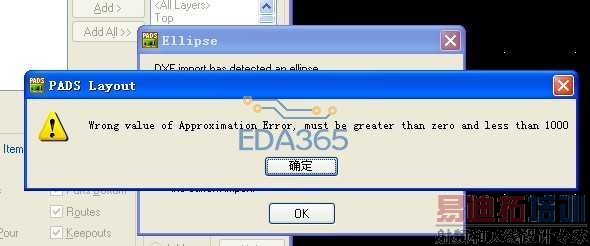

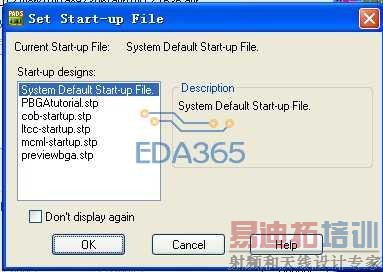

出现如下窗口在怎么操作，谢谢！
直接OK
发表于 2012-4-12 15:50 你的Auto CAD图纸 太大了，实际可能是两种原因：一是你的cad图纸没有移在原点(0,0,0)，导致出现过大的提示。 你可以这样做，
二是，你这图纸除了板框外，还有其他无关的线条，而这些线条也可能导致超出区域。
１）在autocad里，删除掉无关的线条。
2）将图纸移到绝对原点。
3）检查是否为公制（1：1）
4）另存为DXF 文件，版本最好是2000及以下版本。

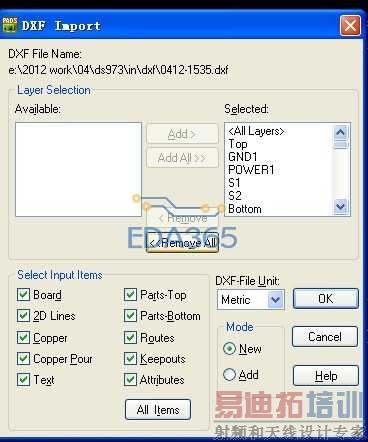

然后powerpcb导入，选公制。
完事！
