异形封装走最短线问题

录入:edatop.com    点击:

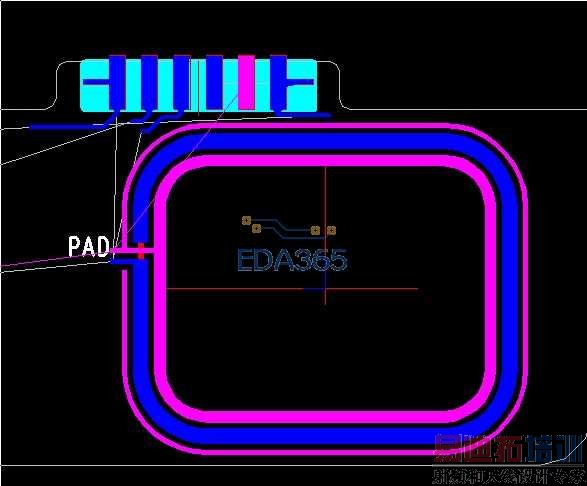

我想走最短线,直接从手指拉下到异形封装,但每次走线时只能与PAD位置才能连接,应如何设置?
PAD是个小焊盘与它异形焊盘合并的位置
PAD位置是可以移,pads2007软件中不能用有多个PAD,这个FPC中有多个位置要走最短距离

铺铜代替走线
