电解电容的丝印--那位师傅帮忙
录入：edatop.com 点击：

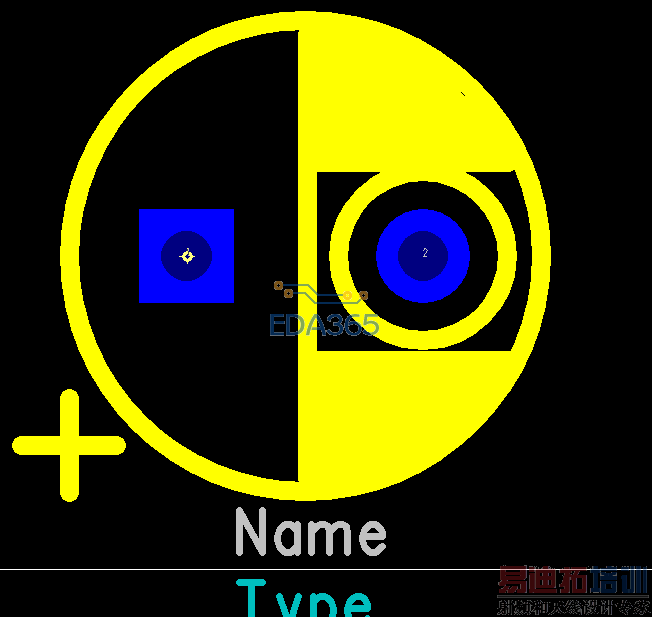

阴影部分怎么画的？有直接的填充方式吗？还是到CAD画好再导入？
两种方法：

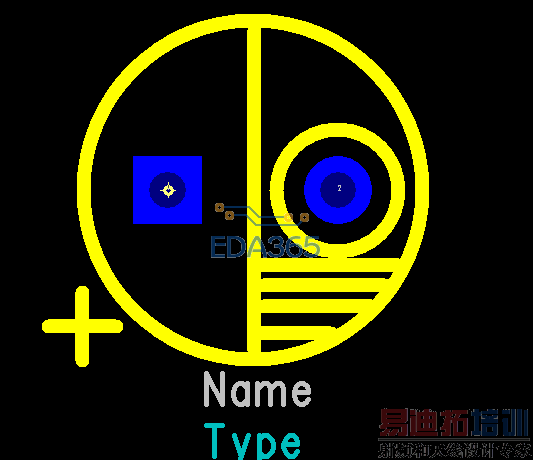

1，在丝印层用2D线条填充，一根一根排列叠起来，上图就是，因为旁边就毛刺露出。
2，在丝印层画copper，再cut out
谢谢，也谢谢EDA365论坛所有的热心同行
顶下，这个半圆贴copper，怎操作

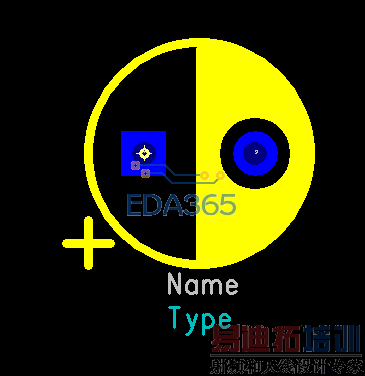

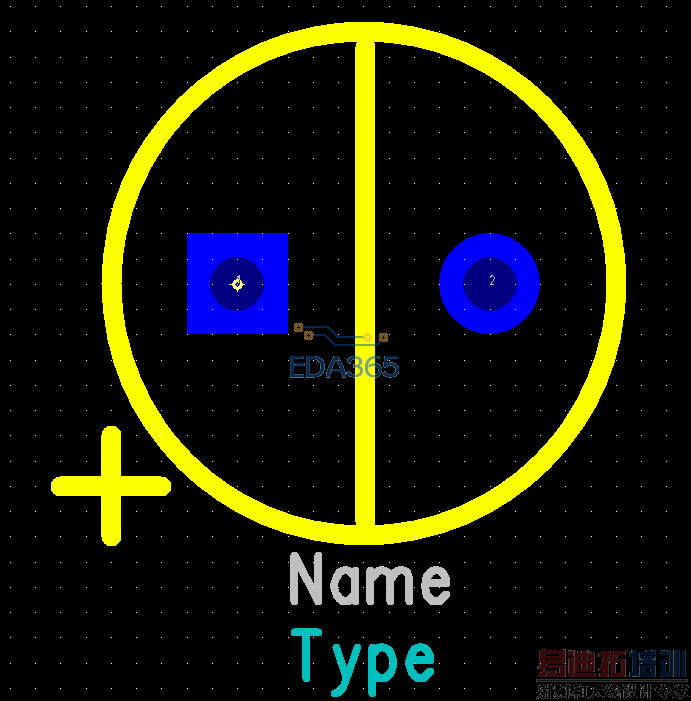

上图补充：
多谢，还是一步步来
好久没用插件式的元件了，都不会做封装了。
用2楼说的方法2不行吗？有什么后遗症？

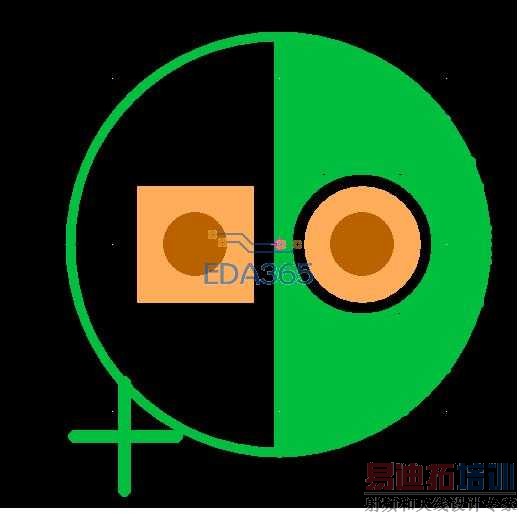

大家看明白没，是用的哪种方法？
好像JIMMY是一步步画的，先画个禁止线的区域，在手动添加线

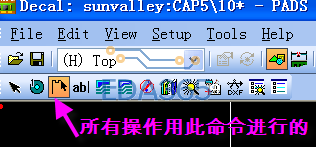

注意我的最后一个图。由始至终只用2d线命令
谢谢,那个半圆用 copper命令行不行呢？
