大家好，我用的是pads 2007,现在问题是我们在走线时候如何去设计点亮整个网络或不点亮整个网络，以及点亮的颜色。这个应该在哪里设计呢，请各路高手指点迷津。谢谢！

view nets
ctrl+alt+c里面的highlight

选中整个网络：右键，select nets。

颜色如何设计呢，

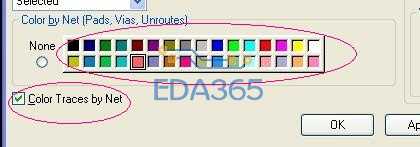

view nets之后，选择你要添加颜色的网络，点ADD。到右侧栏，选择网络，然后到左下侧选择颜色，color trances by nets选上，然后OK。
你的整个相同的网络线就会是你想要的颜色了

楼上正解

收藏了

看来教程没看仔细

ctrl+alt+n
