焊盘绘制

录入:edatop.com    点击:
大家好,我想绘制一个方形焊盘且焊盘孔也是方形的,如何操作啊?谢谢啊。

双击焊盘,形状选择里面可见

方型的孔,很小的话不能加工,可以参考下槽孔。

关键是孔也是方形的,希望可以详细说明一下,谢谢!

谢谢,O(∩_∩)O

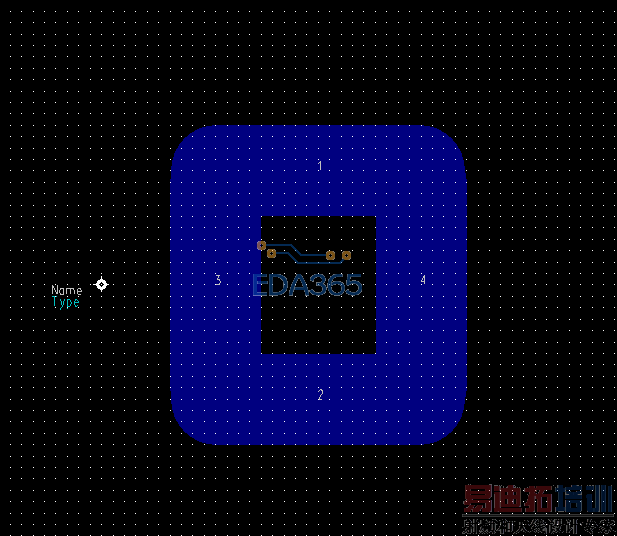

方孔:

PCB文件(pads9.3格式):
方孔.rar

JIMMY老师,谢谢啊!O(∩_∩)O
