关于PASD误删GND与包地线消失的问题

录入：edatop.com 点击：

如题,用pads画pcb的时候过了一段时间GND的线与打的过孔无端消失,求原因。在allegro中我知道是选择了Net误删导致，但是在PADS中我没有选择Net来删除。我回想了一下，貌似没有做Plan之前好像没有这个现象。问了下度娘，说是删除GND Via时要先删除导线再删除Via？
另外，对关键信号的包地和板边用于防ESD的GND Via(DRO模式下copy产生)也是不清楚什么原因消失，不一定是随着上面第一段所说的一起消失。
PADS新手求真相！

对于PADS这比较正常，把这些线过孔保护起来就好了

不是吧！不可能每画一小段线就去设置一下保护太麻烦了！应该是有什么原因导致的,求问

你可以在OPTION ROUT設置AUTO PROTECT TRACES

你可以先打一个地孔，保护起来，要用到的可以copy过去使用就行
还有在删去过孔的时候软件会问你要不要删掉独立的过孔，你要选择NO

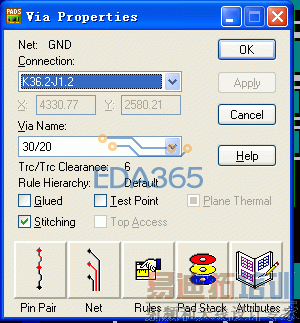

关于过孔掉的问题我个人是这样总结的，在过孔属性里Stitching勾上就不会掉了。地走线掉的原因是你走回路的时候不小心。
