双面板能做阻抗控制吗？

录入：edatop.com 点击：

各位我们现在板子以双面的为主其中有些信号硬件要求走阻抗控制，差分100欧姆，有单根信号要求75欧姆，怎么控制，介质厚度是固定的能调的就只是线宽线距了，但是
线路上的封装焊盘大小不统一，会有不连续点，有什么好法子做到硬件的要求呢，请各位走过路过的不吝赐教啊！

可以。差分阻抗没有问题，单端阻抗要设计成共面地的形式可以控制阻抗

可以做，扔给板厂处理

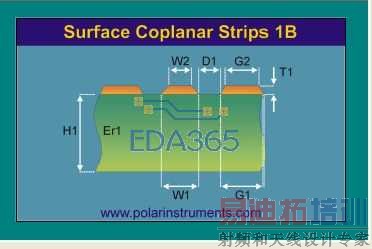

两边加地。用这种模型。

多谢版主指点，

谢谢指教

哈哈这位仁兄和我的做法一样啊

差分信号与单端信号都做包地就可以控制阻抗，可以自己选算好，再与板厂沟通，选取最优的走线方案。
