有关Via的制作.

录入:edatop.com    点击:

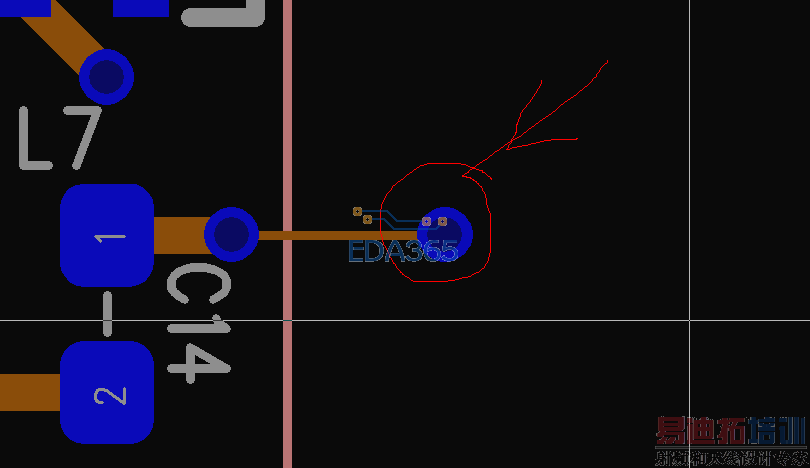

在做Via的时候,有的时候Via外面有一圈线,但是我打开另一个pcb文件的时候没有,谁知道这个是怎么设置的?



严重同意

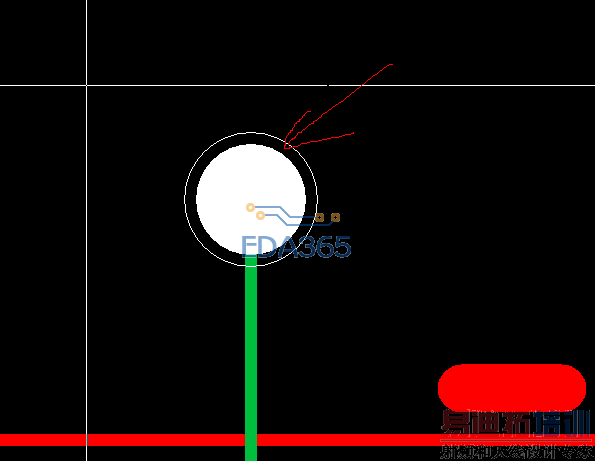

这个是内层铺铜和via之间的安全间距,显示和不显示铺铜的效果不一样,你自己试试

试过了,谢谢高手

试过了,谢谢高手
试过了,谢谢高手

是我的软件问题吗试试就是不显示,求在解。

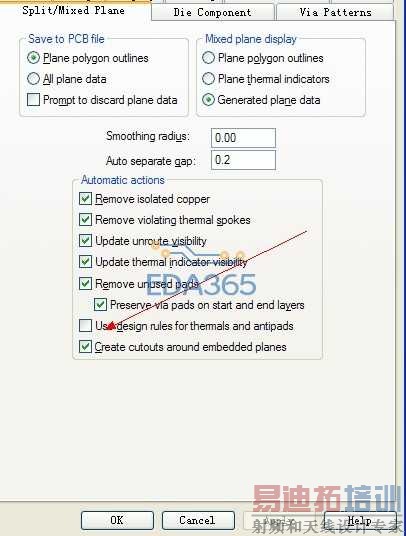

在那个菜单下啊
