用两个PAD叠加做成的DECAL和元件边框超出board outline在PADSLAYOUT DRC时报错
录入：edatop.com 点击：
用两个PAD叠加做成的DECAL和元件边框超出board outline在padsLAYOUT DRC报错该怎么处理？

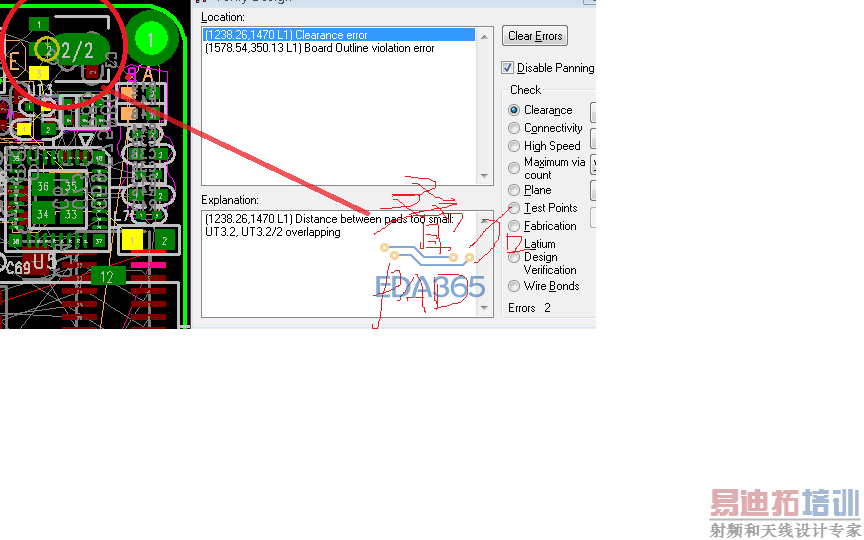

图一：

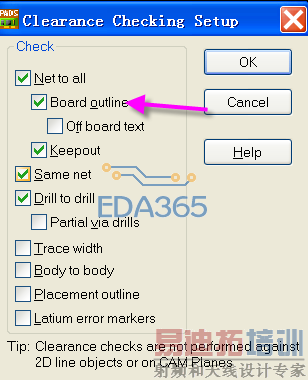

图二：
还请大家给个好的方法！

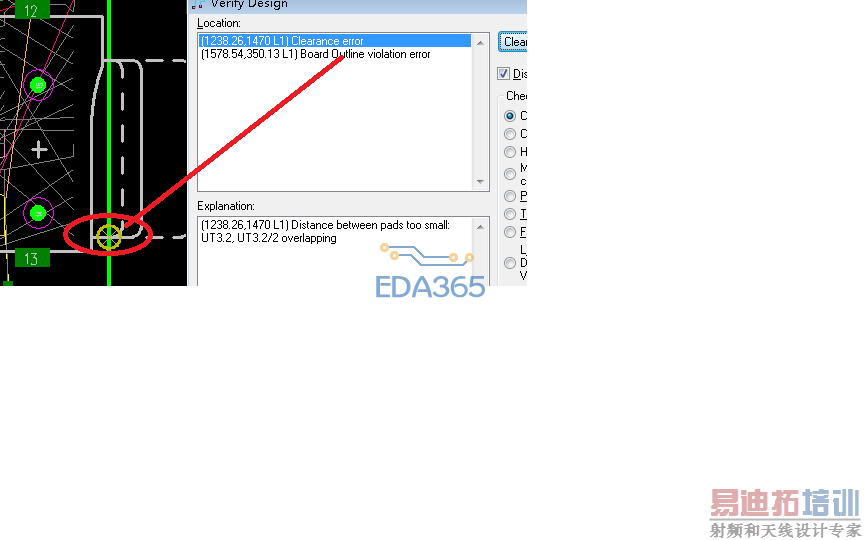

图一：
图二：
还请大家给个好的方法！
1，直接用copper+pad进行组合的方法。(详细方法论坛上有，自己找）
2，设计验证时board outline这一项可适当不选.
不错，不错，我就有过这样的经历，用PAD跟COPPER一起做成个焊盘。
