PADS2005 Layout总是出现Value值，不知道如何设置.
录入：edatop.com 点击：
最近将pads LOGIC原理图导入到PADS Layout中时出现了Value值，刚开始做法是将相应的颜色设置为黑色，但是后来导出CAM时在CAM中还是出现了Value值，于是只能将Value值删除，但是后来导出CAD装配图时还是出现了Value值，不知道是什么原因，大家在使用过程中有没有遇到相类似的问题？
可以在导出文件的时候不勾选它就可以了，

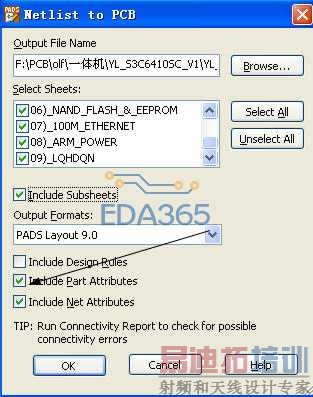

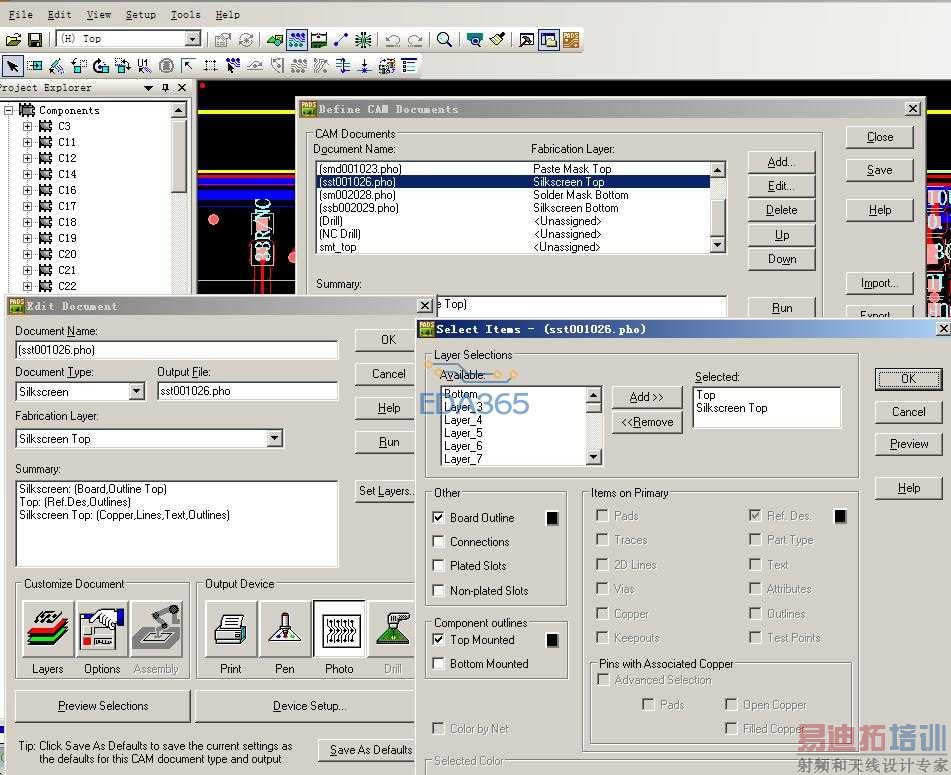

Happyboy168 发表于 2012-5-2 00:27 logic里可以设置，如图 你说的是Attributes属性值，我的Value是Part type，按照你的方法更改还是会出现Value值。 出Gerber时不要勾选Attributes 谢谢！我 试试 应该是不要选 Part type值 。
