出gerber时出现的问题

录入：edatop.com 点击：

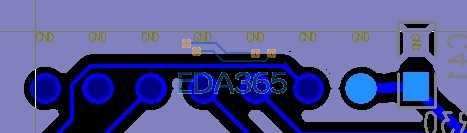

pads9.3 pcb图是这样

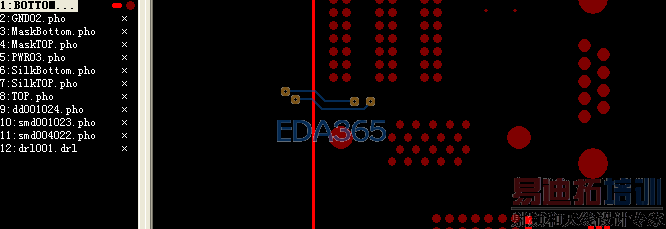

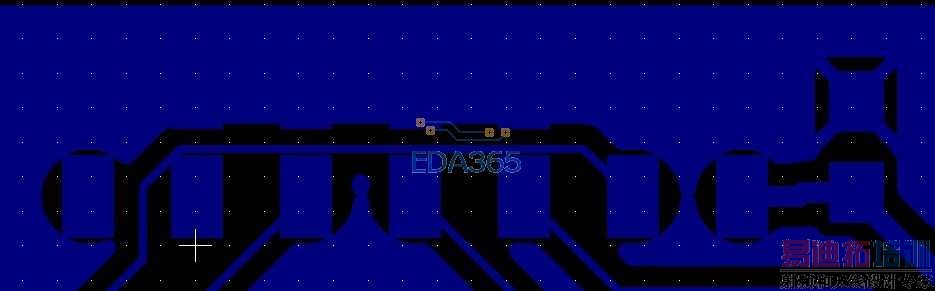

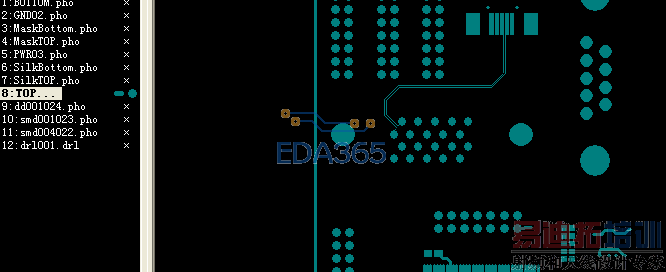

但是出完gerber文件后圆孔变方形焊盘了，如图：

说明：元器件库
mounted side
lnnerlayers
opposite side
这三层设置的都是圆形。

你要是能把pcb附上来就好了。

没有遇到过。能不能把pcb文件发上来？

pcb已上传，请指点
复件 JTAG_CONV.rar

麻烦帮分析一下
复件 JTAG_CONV.rar

9.3版本太高了，我装的是9.2的，能否导个低版本的asc格式文件，帮你再检查下

你现在的文件是用的Max layers,把层数改为正常的就不会有这个问题了

很怪异喔，貌似之前只看到BOTTOM层是长方形焊盘。我用07版本的输出的GBR看到的就成了正方形焊盘了

这位老兄你说对了我导出2007版本的问题就没有了

不要见人就说老兄啊，偶表示很受伤

我如何改回去。我不会我的max layers 变成灰色了

论坛里有这类资料的
