28V线性Li+电池充电器，提供智能化管理

MAX8814（免费获取样片、数据手册资料下载）是一款单芯片恒流、恒压(CCCV)、具有热调节的智能化线性充电器，用于单节锂离子(Li+)电池充电。MAX8814集成了电流检测电路、MOSFET调整管和热调节电路，并省去了反向隔离肖特基二极管，为手持设备提供最简单、尺寸最小的充电方案。

这款IC控制从预充到恒流快充、最终的恒压充电的充电过程。独特的热调节电路限制了快速充电时或IC在高温环境下充电时的管芯温度，能够以尽可能高的电流充电，且不损坏IC。

MAX8814可通过外部电阻设置快充电流，大大提高了设计灵活性，其它功能包括低电平有效控制输入(/EN)、低电平有效电源检测输出(/POK)。IC还具有电源选择辅助电路，以区别输入电源和电池连接，为系统提供输出信号指示(ABO)。

MAX8814可接受4.25V至28V供电电源，但在输入电压超过+7V时终止充电，以避免不合格或有故障的交流适配器损坏芯片。IC工作于扩展工业级温度范围(-40°C至+85°C)，采用紧凑的8引脚、增强散热、2mm x 2mm TDFN封装(最大高度仅为0.8mm)。

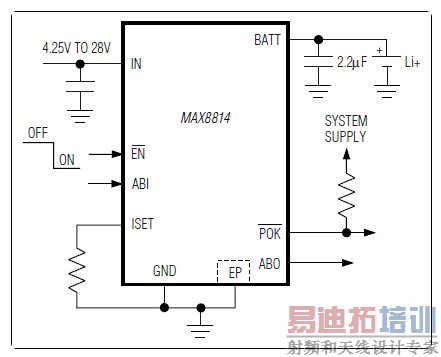

　　MAX8814：典型工作电路

关键特性

● CCCV、具有热调节功能的单节Li+电池线性充电器

● 无需外部MOSFET、反向隔离二极管及电流检测电阻

● 可编程快充电流(1ARMS最大值)

● 独特的管芯温度(+115°C)调节结构

● 4.25V至28V输入范围，具有高于+7V的输入过压保护(OVP)

● 充电电流监测，用于电量计量(ISET)

● 低压差(500mA时，300mV)

● 输入电源检测输出(/POK)、充电使能输入(/EN)

● 软启动限制浪涌电流

● 电源自动选择输出(ABO)

● 微型2mm x 2mm、8引脚TDFN封装，高度仅为0.8mm (最大值)

应用

● Bluetooth 设备

● 蜂窝与无绳电话

● 充电托架和坞站

● 数码相机

● MP3播放器

● 智能电话与PDA

● USB应用
