基于TOP224P的开关直流稳压电源电路

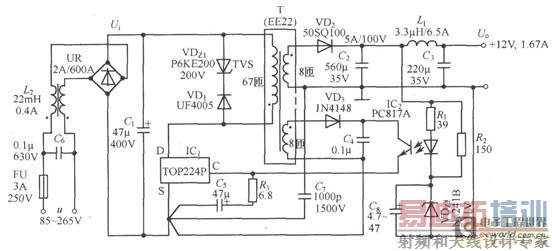

　　本文介绍的是一种基于TOP224P的开关直流稳压电源电路图。如下图所示，电路中使用两片集成电路：TOP224P型三端单片开关电源（IC1），PC817A型线性光耦合器 （IC2）。交流电源经过UR和Cl整流滤波后产生直流高压Ui，给高频变压器T的一次绕组供电。

　　VDz1和VD1能将漏感产生的尖峰电压钳位到安全值， 并能衰减振铃电压。VDz1采用反向击穿电压为200V的P6KE200型瞬态电压抑制器，VDl选用1A/600V的UF4005型超快恢复二极管。二次绕组电压通过V砬、C2、Ll和C3整流滤波，获得12V输出电压Uo.Uo值是由VDz2稳定电压Uz2、光耦中LED的正向压降UF、R1上的压降 这三者之和来设定的。改变高频变压器的匝数比和VDz2的稳压值，还可获得其他输出电压值。R2和VDz2五还为12V输出提供一个假负载，用以提高轻载 时的负载调整率。反馈绕组电压经VD3和C4整流滤波后，供给TOP224P所需偏压。由R2和VDz2来调节控制端电流，通过改变输出占空比达到稳压目 的。共模扼流圈L2能减小由一次绕组接D端的高压开关波形所产生的共模泄漏电流。C7为保护电容，用于滤掉由一次、二次绕组耦合电容引起的干扰。C6可减小由一次绕组电流的基波与谐波所产生的差模泄漏电流。
