感性开关式电源电路

录入:edatop.com    点击:

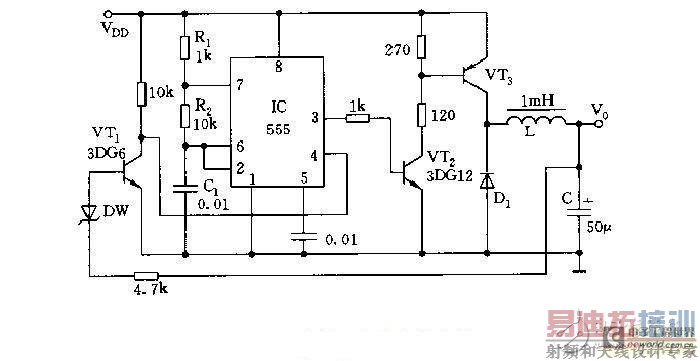

  如图所示,555和R1、R2、C1组成无稳态多谐振荡器,振荡频率约在10kHz,占空比接近50%。VT2、VT3作为扩大电流用的开关管使用。当振荡方波为高电平时,VT2、VT3导通,向LC放电;为低电平时,L中的储能通过续流二极管回路向负载供电。当过压时,DW击穿,VT1饱和导通,c极呈低电平(《0.7V),使555复位、停振,起稳压和动态平衡作用。
