TIP41C/TIP42对管COCL分立式功放电路

　　在晶体管收、扩音机中，广泛采用推挽功率放大电路，传统的推挽电路总需要输入变压器和输出变压器，这种用变压器耦合的电路存在一些缺点，如：由于变压器铁心的磁化曲线是非线性的，它会使放大电路产生非线性失真；由于变压器的漏磁对电路输入回路、中频回路的寄生耦合，会使整机工作不稳定；特别是由于变压器的存在，严重地影响了电路的频率特性，这是因为变压器绕组的电感量不能做得太大，因此，在低频时感抗较小（XL=ωL），使低频端增益降低，相反高频部分，由于感抗较大，放大倍数也大，容易产生饱和失真，这样使高、低音都不够丰满。

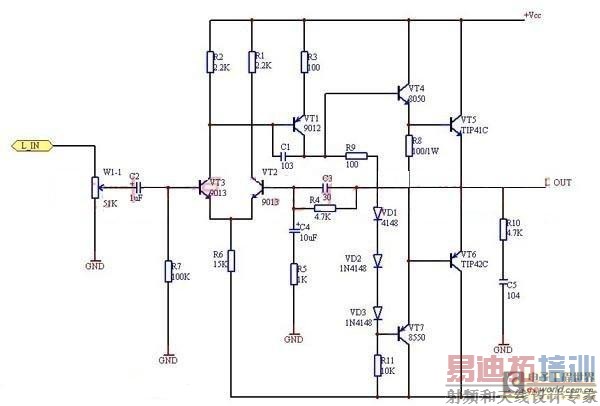

　　本实训套件采用典型的OCL电路，它具有稳定性高、频响范围宽、保真度好等优点，电路原理图如下：

　　由于功放的二个声道电路完全对称，因此这里我们只对其中的一路进行说明。VT2、VT3组成差分输入电路，输入的音频信号经放大后，从VT3的集电极输出，R9、VD1-VD3上的压降为VT4和VT7提供直流偏置电压，用于克服两管的截止失真，音频信号经VT4、VT7预推放大后，具有足够的电流强度，然后送入VT5、VT6完成功率放大，信号正半周时，电流从正电流经VT5流向负载后到地，负半周时电流从地经负载、VT6流向电源负极，整个功程中，VT5、VT6始终处于微导通状态，因此这种功率放大器也叫作甲乙类互补对称功放电路，这种电路由于采用了直接耦合的方式，因此频率特性非常好，制作完成后的样机经输入不同频段正弦波信号后，从输出端的波形看，具有极高的保真度。与集成电路功放比较，虽然电路复杂些，但对于学习功放电路的初学者及学校教学的角度讲，本套件具有非常好的教学效果，可以让学生提高对OCL电路原理的认识，做出的实物配上音箱后可以欣赏高保真音乐，实现学习电子理论知识兴趣与培养电子制作动手能力两不误之目的。

　　安装与调试说明：

　　本套件从元件数量上来看，初学者可能认为有点难度。实际上，左、右声道的电路是完全对称的两个电路，另一个就是电源电路。元件安装时只要认真按线路板上的符号安装，都能成功完成制作。元件安装时有两根跳线需要特别注意，位于VT5、VT6边上，标有“J1、J2”处，若漏焊，功放将无法正常工作。制作完成后的功放电路板

　　套件所用的电源变压器需自行配备，需采用中心抽头双电源变压器AC初级220V，次级6～12V×2组，功率在10～30瓦之间（根据自己需要的功率决定），接线时中心抽头接于接线柱的中间，另两根线接于上、下两个位置上，音箱接线柱中间地线是共用的，另两根分别接在“L-OUT”和“R-OUT”的接线柱上。需要注意的是，两输出端千万不能短路，否则会立即烧坏功放管，通电后在C7和C9的两端产生正负直流电压，扬声器两端的电压为零伏，若这些参数正确，其他元件安装正确的话，就能制作成功
