EMC COMPLIANT RS-485收发器保护电路
录入：edatop.com 点击：
电路功能与优势
图1所示电路使用ADM3485E收发器，是经过验证并测试的电磁兼容性（EMC）解决方案，可为使用广泛的RS-485通信端口提供三重保护。每个解决方案都经过测试和特性表征，确保收发器和保护电路元件之间的动态交互能够协同工作，保护它们免遭静电放电（ESD）、电快速瞬变脉冲群（EFT）和电涌的破坏——分别由IEC61000-4-2、IEC61000-4-4和IEC61000-4-5标准定义。本电路使用ADM3485E提供经过验证的RS-485接口ESD、EFT和电涌（常见于恶劣工作环境）保护。

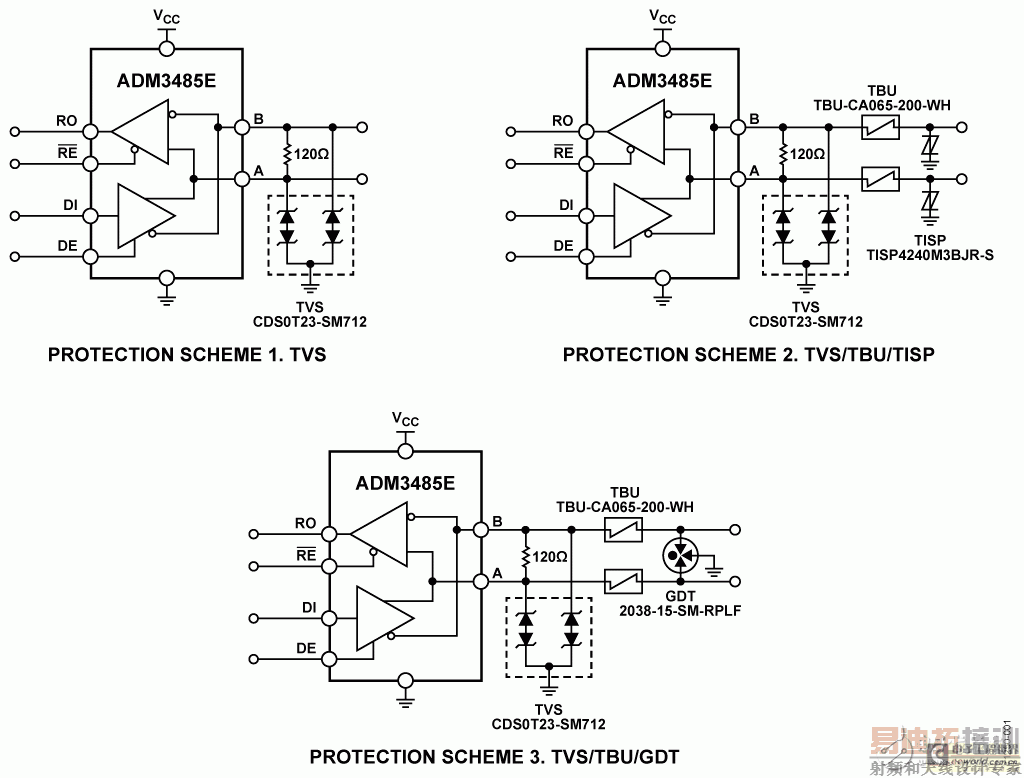

图1.三个EMC兼容ADM3485E保护电路（原理示意图，未显示所有连接）
