两级共射极放大器组成的宽频放大器

录入：edatop.com 点击：

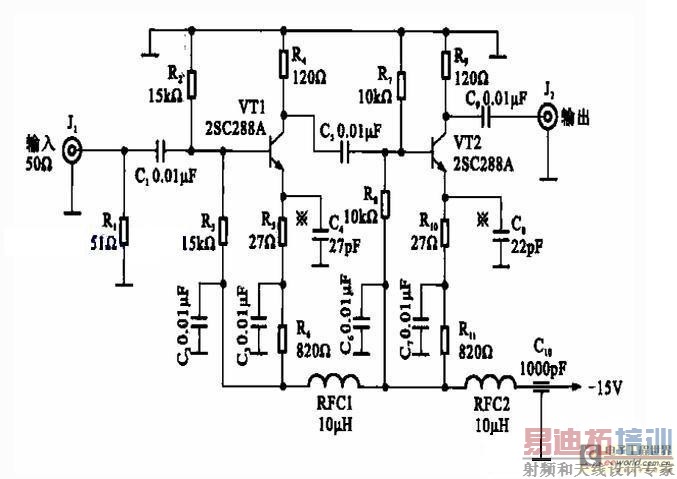

　　下图所示是由两级共发射极放大器组成的宽频带实用放大器。输入、输出和极间耦合均采用电容方式，C4、cs为发射极去耦电容器，用以消除交流负反馈，增强交流信号放大的能力，接在-15V电源中的电感器（10 yH）和It6、C3、Rii、岛、C2等均为滤波器，用以滤除电源中的波纹。
