RIGOL普源精电 MSO1104Z 示波器拆解之主控芯片( FPGA) 及外围芯

　　先来个主控板的全身照吧

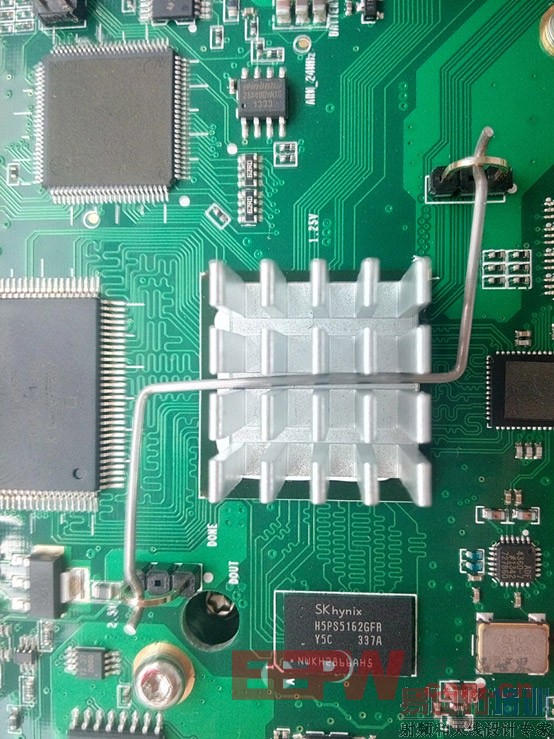

　　主板部分我们先从主控芯片看起吧，大家猜猜看，那个是最主要的芯片，我猜一定是那个带着散热片的芯片吧。来张特写看看吧。

　　我们可以看到许多信号都是从这个芯片出来的，看来是主控芯片无疑了，这个主控芯片上面加了个散热片，散热片和芯片之间用导热硅胶固定着，普源精电可能担心不够牢固，又加了个固定装置，非常的牢靠啊，笔者用手拆了拆居然没拆下来。看来普源精电做产品还是非常的用心啊。由于笔者手头没有导热硅胶，担心把散热片拆下来后没有导热硅胶固定不好，以至于散热不好再烧坏芯片了，还是算了吧，别拆了，不拆的的话就看不到芯片型号了，这颗芯片据笔者推测应该是FPGA芯片，但至于是哪个系列的，哪个厂家的只能等有机会拆了看看啦。有兴趣的网友也可以跟帖猜猜看。

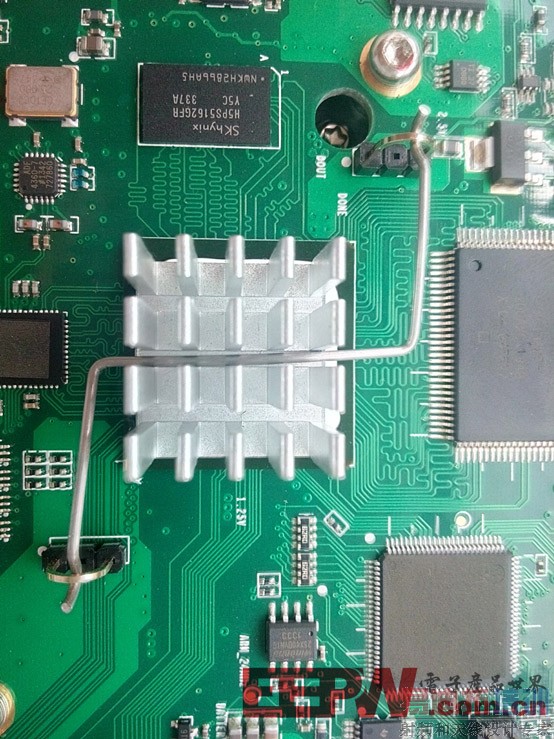

　　看完这个主控芯片，我们看看它周围的外围芯片吧。主控芯片(FPGA)边上的有个存储器芯片为Hynix(海力士)H5PS5162GFR DDR2，有兴趣的网友可以去官网看看这个芯片的具体参数，笔者认为这个示波器的24M存储深度应该就是由它实现的。

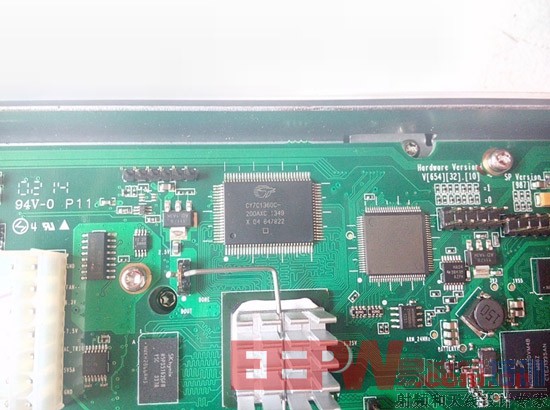

　　看完主控芯片(FPGA)边上的DDR2存储芯片，我们再来看看另一个存储芯片，型号为Cy7C1360C,这是一款赛普拉斯容量为 256K*36 的SRAM芯片，所有存储芯片均使用了蛇形等长布线，应该是为了改善时序性能。 这个芯片的作用是什么呢，大家可以猜猜看。

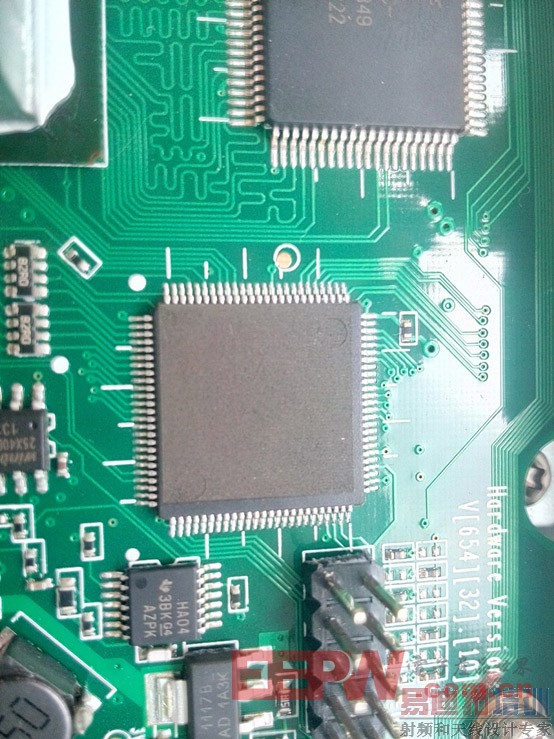

　　在上图中我们可以看到主控芯片(FPGA)边上还有一个没有芯片型号的芯片，来个特写看看吧，大家看看能不能根据引脚或者其他信息猜出这个芯片是什么，作用是什么。

　　通过特写我们可以看到这个芯片的型号被打磨掉了，打磨的非常彻底啊，不留一丝痕迹，看来普源精电的芯片打磨工艺也非常不错啊，估计普源精电防止这款产品被别的厂商山寨采取的保密措施吧，估计这也无奈之举啊。

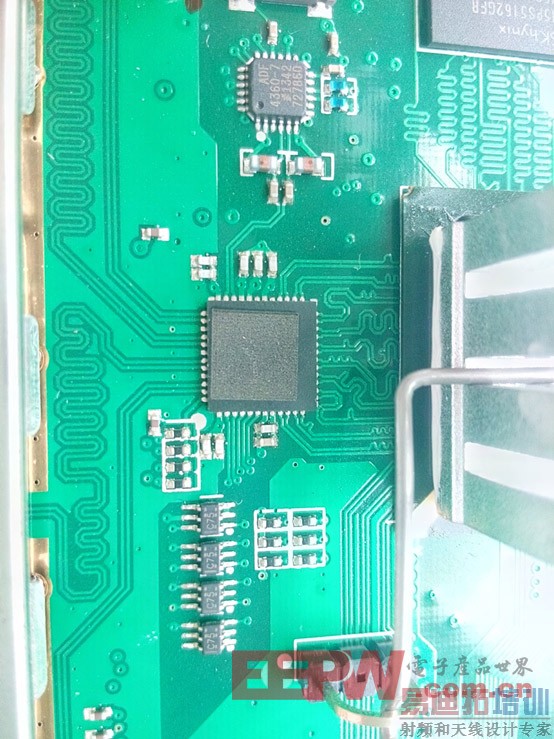

　　在主控芯片(FPGA)边上还有一颗打磨的芯片，咱们再一起看看。这颗芯片和主控芯片以及其它芯片之间也采用了蛇形走线，看样对时序要求比较高，是什么芯片呢 笔者猜测应该是个ADC之类的芯片吧，示波器里面应该不能缺少它的存在吧。另外在这颗打磨芯片的上方有个型号为ADF4360的芯片，笔者查了查这款芯片的资料，这是ADI公司2004年新推出的一款高性能的PLL芯片，具有很宽的工作频宽，输出频率范围为：350-1800MHz。芯片ADF4360和被打磨的芯片有两根线相连，笔者猜测ADF4360时钟芯片应该是给被打磨芯片(ADC)提供高质量的采样时钟。MSO1104Z 示波器是采样率是1G Sa/s，所以你懂的。
